Specifikace nového dílu nebo sestavy jako jednoho fyzického výrobku (2024 FD01)

Nový díl nebo sestavu můžete označit jako jeden fyzický výrobek.

Vyberete-li možnost Aktualizovat soubory SOLIDWORKS pro účely kompatibility s platformou 3DEXPERIENCE Platform, jsou k dispozici tyto možnosti:

Povolit použití jednoho fyzického výrobku v nových dílech a sestavách Používá reprezentace k zobrazení různých konfigurací modelu.

Tuto možnost vyberte, pokud pro své konfigurace nepoužíváte jedinečná čísla dílů.
Povolit použití více fyzických výrobků v nových dílech a sestavách Používá fyzické výrobky k zobrazení různých konfigurací modelu.

Tuto možnost vyberte, pokud pro své konfigurace používáte jedinečná čísla dílů.

Postup zadání nového dílu nebo sestavy jako jednoho fyzického objektu:
  1. Klikněte na položky Nástroje > Možnosti > Možnosti systému > Integrace s platformou 3DEXPERIENCE Platform.
  2. Vyberte možnost Aktualizovat soubory SOLIDWORKS pro účely kompatibility s platformou 3DEXPERIENCE Platform.

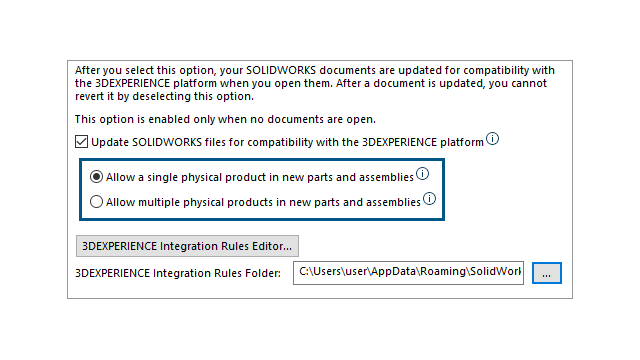

  3. Zvolte možnost:
    • Povolit použití jednoho fyzického výrobku v nových dílech a sestavách
    • Povolit použití více fyzických výrobků v nových dílech a sestavách
  4. Vytvořte nový díl.
  5. Uložte díl na platformu 3DEXPERIENCE Platform.
