Řez

Návod na vytvoření rovin řezu:
  • Použijte výchozí rovinu řezu XY.
  • Vyberte rovinu v podokně Řez.
  • Vyberte plochu v grafické ploše a v podokně Řez klepněte na tlačítko Plocha / rovina .
  • Vytvořte rovinu řezu rovnoběžnou s plochou poklepáním na bod na této ploše.
Když v softwaru SOLIDWORKS ukládáte řezy se zónami průniku, můžete vidět pohledy v eDrawings. Klikněte na možnost Orientace pohledu (panel nástrojů Průhledné zobrazení) a vyberte řez.

Vytváření řezů a manipulace s nimi

Řez můžete změnit přetažením roviny.

Chcete-li vytvořit a manipulovat řez:

  1. Klepněte na tlačítko Řez nebo na nabídku Nástroje > Řez.
    Zobrazí se rovina řezu, která je kolmá k modelu.

  2. Přetáhněte rovinu, která se pohybuje podel osy kolmé k modelu.

  3. V podokně Řez vyberte některou z následujících možností.
    Možnost   Komentář
    Rovina XY
    Rovina YZ
    Rovina XZ
    Rovina plochy Nejdřív vyberte plochu a potom pomocí této možnosti vytvořte rovinu rovnoběžnou s vybranou plochou. Tato možnost je také k dispozici poklepnutím na plochu.
    Obrátit Obrátí model podél aktuálně zobrazené roviny a zobrazí opačnou stranu modelu.
    Zobrazit kolmo k rovině Zobrazí model kolmo k této rovině.
    Skrýt rovinu Zobrazí nebo skryje řez roviny.
    Zobrazit uzavření Zobrazí hrany jako uzavřené objemové plochy.

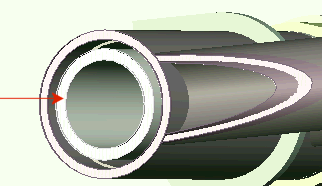

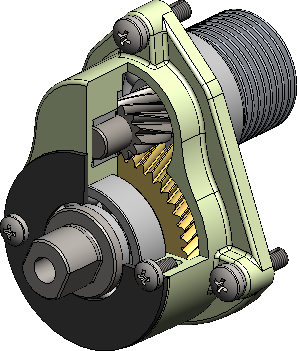

    Řez uzavřený a objemový

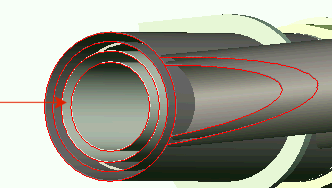

    Řez neuzavřený a dutý
  4. Nástroj Řez uvolníte tak, že na něj znovu klepnete.
