Styl zobrazení

K výběru režimu zobrazení modelu můžete použít nástroj Styl zobrazení.

Tyto informace jsou specifické pro jeden nebo pro více systémů CAD. Informace o dostupnosti najdete v části Tabulka funkcí eDrawings.

Pokud jste uložili výkres SOLIDWORKS se specifickými styly zobrazení v pohledech výkresu, podporuje software eDrawings všechny styly zobrazení pro libovolný .EDRW soubor, který uložíte ve verzi eDrawings.

Klikněte na možnost Styl zobrazení a vyberte režim zobrazení.
  Styl zobrazení Příklad

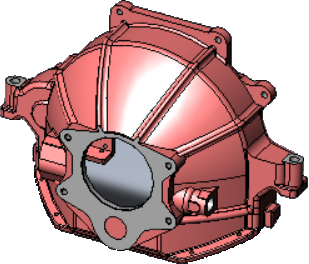

Stínovaný s hranami

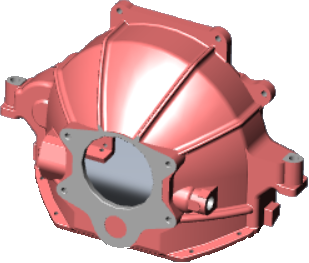

Stínovaný

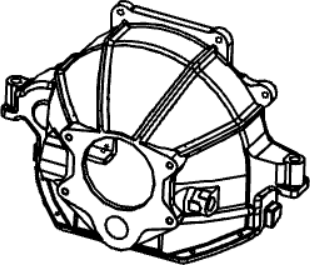

Skryté hrany odstraněné

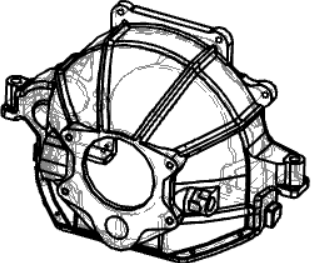

Skryté hrany viditelné

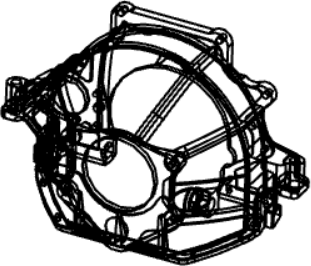

Drátový režim

Když uložíte dokumenty v eDrawings jako soubory dílu nebo sestavy, eDrawings zachová styl Stínovaný, ale ne styl Stínovaný s hranami.
