3D pohledy

Aplikace eDrawings podporuje 3D pohledy v rámci dílů (.eprt) a sestav (.easm).

Když zveřejníte model SOLIDWORKS obsahující 3D pohledy v eDrawings, ponechá si text stejné měřítko. V softwaru SOLIDWORKS vypněte možnost Vždy zobrazit text ve stejné velikosti v dialogovém okně Vlastnosti popisu a nastavte Měřítko textu pro 3D pohledy. Všechny 3D pohledy v souboru eDrawings si ponechávají stejné měřítko textu jako v souboru SOLIDWORKS.

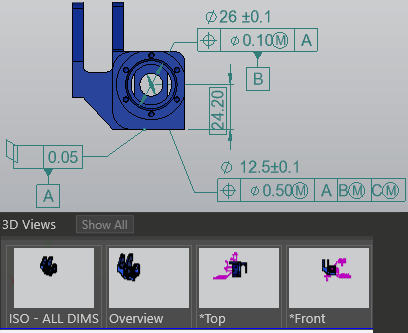

Chcete-li přistoupit k 3D pohledům:

  1. Klikněte na 3D pohledy .
  2. V podokně 3D pohledy proveďte jednu z následujících akcí:
    • Vyberte pohled.
    • Když kliknete na možnost Zobrazit vše, zobrazí se všechny 3D pohledy spojené s modelem. Jinak jsou zobrazeny pouze 3D pohledy spojené s aktivní konfigurací. Funkce Zobrazit vše je k dispozici u modelů uložených ve verzi SOLIDWORKS 2018 nebo novější.
