Vous pouvez tracer une ligne de coupe pour couper un modèle avec un plan de coupe imaginaire afin d'obtenir une section transversale des pièces dans une vue en coupe.
Entrez dans la commande
AM_SectionLine pour tracer des lignes de coupe. La commande vous permet de contrôler l'apparence des différentes entités de la ligne de coupe, telles que les flèches, les lignes et le nom. Vous pouvez créer plusieurs coupes sur une entité pour les types de vues en coupe suivants :
| Type de vue en coupe |
Description |
| Coupe complète |
Le plan de coupe passe sur toute la longueur de l'entité. |
| Coupe alignée |
Deux plans de coupe non parallèles traversent l'entité. Utilisez ces sections sur des entités cylindriques. |
| Demi-coupe |
Le plan de coupe passe par une partie de l'entité à couper. |
| Coupe de décalage |
Le plan de coupe se plie pour passer à travers les fonctions de l'entité. Utilisez ces coupes sur des entités qui ne sont pas en ligne droite. |
Exemple : Coupe complète

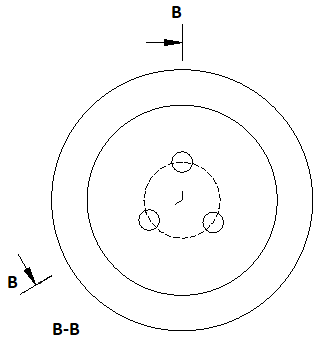

Exemple : Coupe alignée

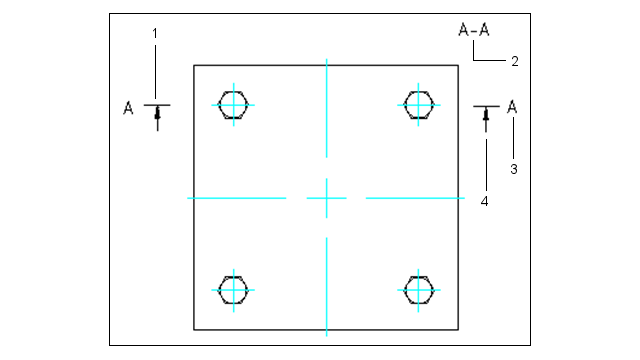

La commande vous permet de créer les entités suivantes :
| Entité |
Description |
| 1 |
Ligne de coupe |
| 2 |
Etiquette de vue en coupe |
| 3 |
Identificateur de vue en coupe |
| 4 |
Flèche de direction |
