Créer des fichiers personnalisés de cadres et cartouches de mise en plan

Le logiciel fournit un ensemble de cadres et cartouches de mise en plan prédéfinis pour chaque norme d'ingénierie. Vous pouvez aussi créer des cadres et des cartouches personnalisés suivant vos besoins.

Pour utiliser des cadres et des cartouches personnalisés dans d'autres mises en plan, vous devez les créer et les enregistrer au format DWG, puis les stocker dans des dossiers spécifiques, de la même manière que les fichiers standards.

Vous pouvez modifier l'emplacement par défaut des fichiers de cartouches et de cadres dans la boîte de dialogue Options. Vous pouvez ajouter autant d'emplacements que souhaité.

  1. Pour créer un cadre personnalisé :
    1. Dans une toute nouvelle mise en plan vide, dessinez les éléments suivants qui forment le cadre à l'aide des commandes et des entités standard :

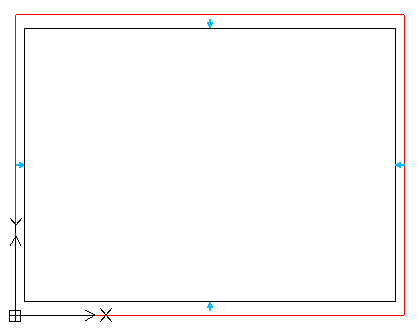

      • Rectangle extérieur : créez un rectangle en utilisant le point (0,0) comme coin inférieur gauche.
      • Rectangle intérieur
      • Marques de centrage : dessinez des marques de centrage sur chaque côté du rectangle intérieur à l'aide des entités géométriques.

    2. Enregistrez le fichier.
      Pour plus de clarté, vous pouvez utiliser la règle de dénomination suivante : Langue_Norme_(Taille). Par exemple, FR_ANSI Pouce_A (8,5 x 11 pouces).
    3. Pour identifier l'étendue du cadre, ajoutez une NoteSimple aux coins suivants du rectangle :
      • Inférieur gauche : CADRE_IG
      • Supérieur droit : CADRE_SD
      • Inférieur droit : CADRE_ID

      Le point de préhension du texte doit correspondre exactement au point de préhension du rectangle.

    4. Placez la mise en plan dans l'emplacement spécifié dans la boîte de dialogue Options.
  2. Pour créer un cartouche personnalisé :

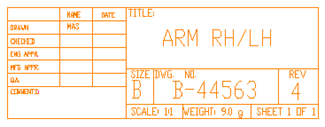

    1. Dans une toute nouvelle mise en plan vide, dessinez les éléments suivants qui composent le cartouche à l'aide des commandes standard :
      • Contour : créez un rectangle en utilisant le point (0,0) comme coin inférieur droit.
      • Lignes de partition : dessinez les lignes requises pour la présentation du cartouche.
      • En-tête: dessinez les lignes définissant l'en-tête du cartouche.

    2. Enregistrez le fichier.
      Pour plus de clarté, vous pouvez utiliser la règle de dénomination suivante : Langue_Norme_Cartouche. Par exemple, FR_ANSI Pouce_Cartouche.
    3. Définissez les AttributsBloc et placez-les dans le cartouche selon les besoins.
    4. Placez la mise en plan dans l'emplacement spécifié dans la boîte de dialogue Options.
