Propriétés du document - Cotes de chanfrein

Vous pouvez spécifier des paramètres d'habillage pour les cotes de chanfrein au niveau du document. Disponible pour tous types de document.

Pour ouvrir cette page :

Ouvrez une mise en plan, puis cliquez sur Options (barre d'outils Standard). Sélectionnez ensuite Propriétés du document, puis Cotes > Chanfrein.

Norme d'habillage générale

Norme d'habillage générale Héritée des paramètres de la page Norme d'habillage.

Norme des cotes de chanfrein de base

Norme des cotes de chanfrein de base
Sélectionnez une norme :
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Style de la ligne d'attache/cote

Sélectionnez : un style.
Style de la ligne d'attache Epaisseur de la ligne d'attache Sélectionnez : une épaisseur ou sélectionnez Taille personnalisée et entrez une épaisseur.

Texte

Police

Cliquez pour modifier la police.
Justification du texte Justification du texte

Gauche

Centre

Droite
Justification du texte vertical

Fibre supérieure

Milieu

Inférieure

Format du texte de chanfrein

1 X 1 Distance par distance
1 X 45° Distance par angle
45° X 1 Angle par distance
C1 Distance du chanfrein (angles de 45 degrés uniquement)
Format du "X" Sélectionnez un x majuscule ou minuscule.

Double cotations

Afficher avec double cotation Sélectionnez cette option pour afficher les doubles unités.
Afficher les unités pour la double cotation Sélectionnez pour afficher les unités pour le second ensemble de cotes.
Fractionner quand la position du texte est "Texte horizontal, souligné" ou "Texte horizontal, le long de la ligne de rappel du modèle"
Sélectionnez pour définir de nouvelles cotes de chanfrein avec doubles cotations pour afficher la fraction au-dessus et au-dessous de la ligne de cote.
Texte horizontal, souligné Texte horizontal, le long de la ligne de rappel du modèle

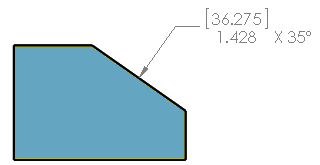

Position de la valeur de cote Dessus

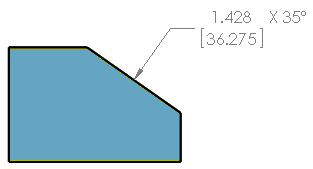

Dessous

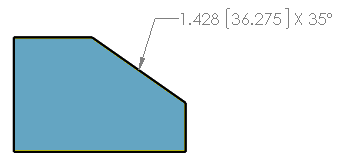

Droite

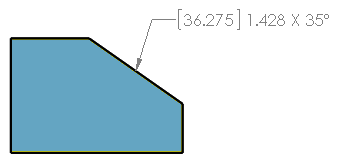

Gauche

Précision primaire

Précision des unités Pour la valeur, sélectionnez le nombre de chiffres après le signe décimal.
Tolérance/Précision Pour la tolérance, sélectionnez le nombre de chiffres après le signe décimal.

Précision double

Précision des unités Sélectionnez le nombre de chiffres après la virgule pour la valeur de la cote exprimée dans les unités secondaires.
Tolérance/Précision Sélectionnez le nombre de chiffres après le signe décimal pour les valeurs de tolérance dans les unités secondaires.

Précision angulaire

Précision des unités Pour la valeur, sélectionnez le nombre de chiffres après le signe décimal.
Tolérance/Précision Pour la tolérance, sélectionnez le nombre de chiffres après le signe décimal.

Calque

Calque
Sélectionnez un calque.
Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
Vous devez sélectionner Selon la norme sous Calque (barre d'outils Calque) dans le document de vue de mise en plan pour appliquer ces paramètres de calque.

Position du texte

Texte horizontal
Texte horizontal, souligné
Texte incliné
Texte souligné, incliné
Texte horizontal, le long de la ligne de rappel du modèle

Options

Tolérance

Cliquez pour définir la tolérance.

Type de tolérance Sélectionnez une tolérance :
  • Aucun
  • Bilatéral
  • Limite
  • Symétrique
  • MIN
  • MAX
  • Au mieux
  • Ajustement avec tolérance
  • Ajustement (tolérance uniquement)
Supprimer les unités avec une valeur 0 pour deg/min et deg/min/sec

Sélectionnez cette option pour cacher les unités qui ont une valeur nulle, par exemple, lorsque cette option est sélectionnée, 73º0'37" s'affiche 73º37".
