Vous pouvez attacher des lignes de rappel de cotes à des sommets ou à des entités d'esquisse.
Pour attacher les lignes de rappel des cotes :
-
Cliquez avec le bouton droit de la souris sur la cote et cliquez sur Rattacher.
SOLIDWORKS

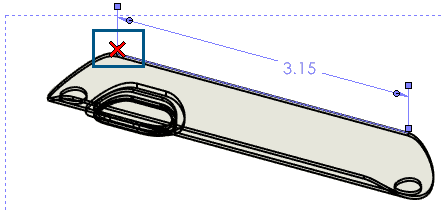

® met en surbrillance le point avec un X sur la ligne de rappel.
-
Sélectionnez un point sur le modèle pour le rattacher au modèle.
Le point se rattache à la nouvelle sélection.
- La barre d'état en bas de la fenêtre SOLIDWORKS vous indique où sélectionner le modèle.
- Un message vous informe lorsque vous effectuez une sélection non valide.
- Si vous ne souhaitez pas sélectionner de point sur le modèle, appuyez sur Entrée pour déplacer le X vers le point suivant.
- Rattacher ne prend pas en charge les cotes suivantes :
- Importée
- DimXpert
- chaîne
- Diamètres linéaires symétriques
- Longueurs de trajectoire
-
Répétez l'étape 2 jusqu'à ce qu'aucun point ne soit mis en surbrillance avec un X sur la ligne de rappel.
