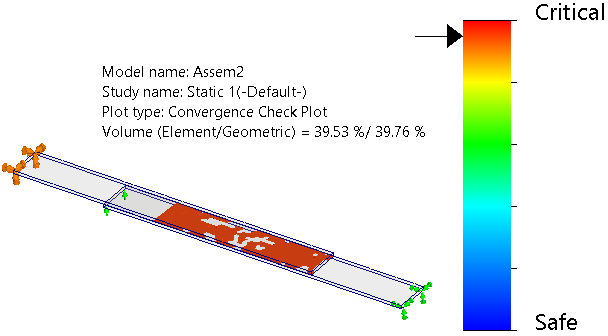

| Le tracé montre les régions critiques et sûres du modèle par rapport à l'état de convergence de contact et à la correction de déplacement normalisée. Déplacez le curseur vers Critique pour afficher les régions du modèle où le solveur n'a pas atteint la convergence de contact et présente des valeurs élevées pour la correction de déplacement normal. La légende du tracé affiche le rapport de volume des éléments pour lesquels la convergence de contact est obtenue sur l'ensemble des éléments qui contribuent à la formulation des interactions de contact.
La correction de déplacement normal est le rapport, au nombre d'itérations de contact final, entre le vecteur de déplacement nodal incrémentiel total et le vecteur de déplacement nodal total.
|
