Le complément 3DEXPERIENCE (Design with SOLIDWORKS) intègre des fonctionnalités 3DEXPERIENCE basées sur le cloud directement dans l'interface de routage, améliorant ainsi votre capacité à gérer les composants et assemblages de routage.
Avec le Routing Library Manager, vous pouvez :
| Patte |
Tâche |

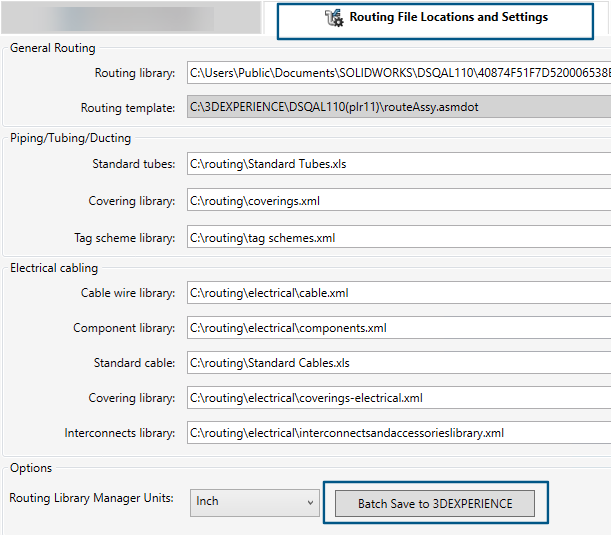

| Emplacements et paramètres des fichiers de routage |
- Charger par lots la bibliothèque de composants de routage depuis un ordinateur local vers 3DEXPERIENCE Platform. Cliquez sur Enregistrer par lot vers 3DEXPERIENCE.
Vous pouvez enregistrer uniquement les fichiers SOLIDWORKS sur 3DEXPERIENCE Platform avec le chargement par lots.
- Télécharger par lots la bibliothèque de composants de routage depuis 3DEXPERIENCE Platform.
- Pour le Modèle de routage, cliquez sur Parcourir pour accéder à un dossier. Dans la boîte de dialogue, cliquez sur Sélectionner à partir de 3DEXPERIENCE.
|
| Assistant Bibliothèque de composants |
Créez de nouveaux composants ou modifiez des composants existants dans la bibliothèque sur l'ordinateur local ou 3DEXPERIENCE Platform. |
| Assistant pour les composants de routage. |
Enregistrez le composant défini sur l'ordinateur local ou sur 3DEXPERIENCE Platform. |
| Base de données de tuyauterie |
Accédez à toutes les configurations des composants, Chargés ou Non chargés sur 3DEXPERIENCE Platform, à l'aide du Statut du composant. |
De plus, dans l'interface SOLIDWORKS Routing, le complément 3DEXPERIENCE vous permet de parcourir et d'ouvrir les assemblages et composants de routage depuis la plateforme dans plusieurs domaines clés, notamment :
- Le PropertyManager Propriétés de routage pour personnaliser des pièces telles que des tuyaux et des coudes.
- L'outil de sélection De/A pour insérer des composants.
- Les outils Réutiliser le routage.
- Les options Ajouter une épissure et Editer l'épissure.
Cette fonctionnalité rationalise les flux de travail en gérant à la fois les composants locaux et ceux basés sur le cloud au sein de Routing, ce qui vous offre un contrôle et une flexibilité accrus.
