PropertyManager Flexion

Pour ouvrir le PropertyManager Flexion :

Cliquez sur Flexion (barre d'outils Fonctions) ou sur Insertion > Fonctions > Flexion.

Entrée de flexion

Ces options permettent de sélectionner des corps à fléchir, de définir un type de flexion et d'ajuster le degré de flexion.

	Corps pour la flexion	Sélectionnez les corps à fléchir.
	Types de flexion	Détermine le type de flexion. Pour définir plus d'un type de flexion, créez des fonctions de flexion séparées. Les types suivants sont disponibles:

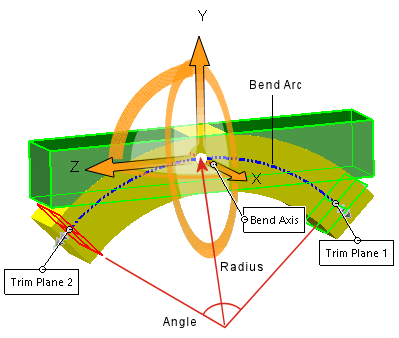

	Flexion	Fléchit un ou plusieurs corps autour de l'axe X rouge du trièdre (l'axe de flexion). Positionnez le trièdre et les plans d'ajustement de manière à contrôler le degré, l'emplacement et le prolongement de la flexion. Ce type de flexion peut s'utiliser dans de nombreuses applications telles que la conception industrielle, la conception mécanique, la résolution des conditions de retour élastique dans l'emboutissage métallique, la suppression des contre-dépouilles de formes surfaciques complexes, etc. Le plan neutre de la flexion passe par l'origine du trièdre et correspond au plan X-Z du trièdre. La longueur de l'arc compris entre les plans d'ajustement le long du plan neutre reste constante tout au long de l'opération de flexion. Définissez ces options : La longueur de l'arc de pli entre les plans d'ajustement ne change pas et est égale à l'angle x le rayon. Par conséquent, vous pouvez spécifier l'angle ou le rayon. L'option que vous spécifiez détermine l'autre valeur. Angle Définit un angle de flexion et fonctionne de pair avec le rayon de flexion . Rayon Définit le rayon de flexion. Exemple de Flexion Placez le pointeur sur les flèches du trièdre pour afficher le pointeur de glissement/rotation . Cliquez avec le bouton droit de la souris afin de faire pivoter le trièdre, ce qui modifie la direction de la flexion. Cliquez à l'aide du bouton droit de la souris pour repositionner le trièdre. Déplacez le pointeur sur les manipulateurs du plan d'ajustement pour afficher le pointeur de déplacement . Faites glisser les manipulateurs pour positionner les plans d'ajustement. Placez le pointeur sur l'arête d'un plan d'ajustement pour afficher le pointeur de flexion . Faites glisser les plans d'ajustement à plier et modifiez la fonction de flexion. Résultat de la flexion

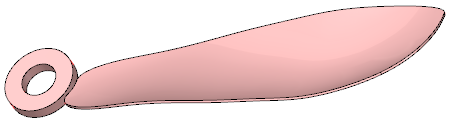

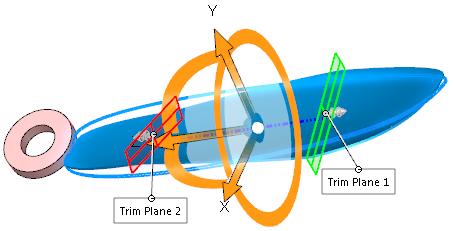

	Torsion	Tord des corps volumiques et surfaciques autour de l'axe Z bleu du trièdre. Positionnez le trièdre et les plans d'ajustement de manière à contrôler le degré, l'emplacement et le prolongement de la torsion. Définissez cette option : Angle Définit l'angle de torsion. Exemple de Torsion Pièce initiale dotée de nervures Aperçu de la torsion. La région de la flexion est contrainte par les plans d'ajustement. Résultat de torsion

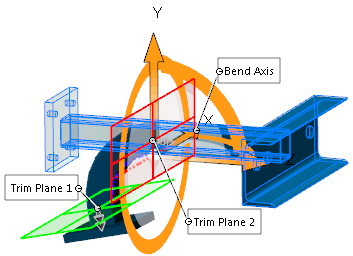

	Dépouille	Charge les corps volumiques et surfaciques le long de l'axe Z bleu du trièdre. Positionnez le trièdre et les plans d'ajustement de manière à contrôler le degré, l'emplacement et le prolongement de la dépouille. Définissez cette option : Facteur de dépouille Définit le degré de dépouille. La modification de l'option Facteur de dépouille n'entraîne pas le déplacement des plans d'ajustement. Exemple de Dépouille Pièce initiale Aperçu de la dépouille. La région de la flexion est contrainte par les plans d'ajustement. Résultat de dépouille

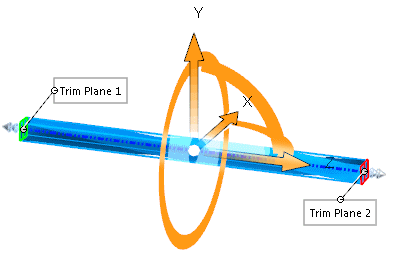

	Traction	Etend les corps volumiques et surfaciques le long de l'axe Z bleu du trièdre. Spécifiez la distance ou faites glisser l'arête d'un plan d'ajustement à l'aide du bouton gauche de la souris. Définissez cette option : Distance de traction Définit le degré de traction. Exemple de Traction Pièce initiale Aperçu de la traction. La région de la flexion est contrainte par les plans d'ajustement. Résultat de traction

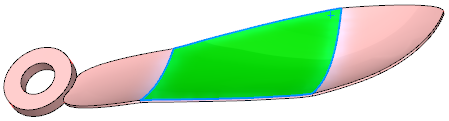

	Arêtes rigides	Crée des surfaces analytiques (cônes, cylindres, plans, etc.), qui produisent généralement des faces de séparation sur lesquelles les plans d'ajustement croisent les corps. Lorsque cette option est désactivée, les résultats reposent sur les splines de sorte que les surfaces et les faces peuvent sembler plus lisses et les faces d'origine restent intactes. Exemple de Arêtes rigides Appliquez la torsion avec les plans d'ajustement repositionnés de manière à limiter la région concernée. Résultat lorsque l'option Arêtes rigides est activée. La face est divisée en faces distinctes sur lesquelles les plans d'ajustement croisent la pièce. Résultat lorsque l'option Arêtes rigides est désactivée. La face est conservée en un seul bloc.

Plans d'ajustement

Ces options permettent de définir l'emplacement des plans d'ajustement.

	Sélectionnez une entité de référence pour le Plan d'ajustement	Place l'origine du plan d'ajustement sur un point sélectionné du modèle.
	Distance d'ajustement	Déplace le plan d'ajustement depuis la limite extérieure des corps le long de l'axe du plan d'ajustement (l'axe Z bleu) du trièdre. Définissez une valeur.

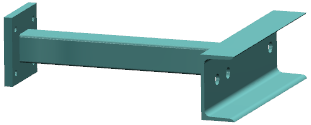

	Exemple de définition des plans d'ajustement Pièce initiale

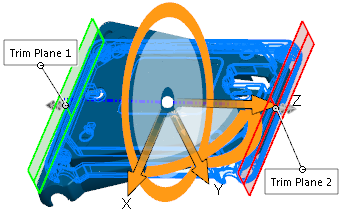

	Faites glisser les plans d'ajustement selon la position souhaitée ou définissez les valeurs appropriées dans le PropertyManager
	Résultats

Trièdre

Ces options permettent de définir l'emplacement et l'orientation du trièdre.

	Sélectionnez un système de coordonnées	Verrouille la position et l'orientation du trièdre sur un système de coordonnées. Vous devez ajouter un système de coordonnées au modèle pour pouvoir utiliser cette option. Si vous verrouillez le trièdre sur un système de coordonnées, les options Origine de rotation et Angle de rotation du PropertyManager ne sont pas disponibles.
, ,	Origine de rotation	Déplace le trièdre le long de l'axe spécifié, par rapport à l'emplacement par défaut du trièdre. Définissez les valeurs.
, ,	Angle de rotation	Fait pivoter le trièdre autour de l'axe spécifié, par rapport au trièdre lui-même. Définissez les valeurs. L'angle représente des rotations autour du système de coordonnées des composants appliquées dans l'ordre suivant: Z, Y et X.

Options de flexion

Précision de la flexion

Contrôle la qualité de la surface. Le fait d'augmenter la qualité accroît également le taux de réussite de la fonction de flexion. Si, par exemple, un message d'erreur est généré, déplacez le curseur vers la droite. Déplacez le curseur selon vos besoins, en gardant à l'esprit que plus le degré de précision de la surface est élevé, moins les performances sont bonnes.
