Le PropertyManager Spécification du perçage apparaît lorsque vous créez un nouveau perçage avec l'Assistance pour le perçage.
Pour ouvrir ce PropertyManager :
Créez une pièce, sélectionnez une surface et cliquez sur Assistance pour le perçage
(barre d'outils Fonctions) ou sur .
Deux onglets apparaissent :
-
Type (par défaut). Définit les paramètres du type de perçage.
-
Positions. Positionne les perçages de l'Assistance pour le perçage sur des faces planes ou non planes. Utilisez des cotes, des outils d'esquisse, des aimantations d'esquisse et des lignes d’inférence pour positionner les centres de perçage.
Vous pouvez passer d'un onglet à l'autre. Par exemple, sélectionnez l'onglet
Positions et placez les perçages, puis cliquez sur l'onglet
Type et définissez le type de perçage, et enfin sélectionnez à nouveau l'onglet
Positions pour ajouter d'autres perçages.
- Pour ajouter d'autres types de perçage, ajoutez-les en tant que fonctions distinctes de l'Assistance pour le perçage.
- Les options disponibles dans le PropertyManager dépendent du type de perçage sélectionné dans Spécification du perçage.
Positionnement de perçages d'Assistance pour le perçage
Lorsque vous activez l'onglet Positions, le premier point d'esquisse et un aperçu ombré du perçage suivent le pointeur jusqu'à ce que vous cliquiez pour placer le perçage. Lorsque vous déplacez le pointeur sur l'écran, vous pouvez tirer parti des aimantations et des lignes d'inférence pour placer le point avec précision.
Sous
Positions du perçage, vous pouvez cliquer sur
Esquisse 2D existante et sélectionner une esquisse 2D existante pour positionner et créer automatiquement les perçages à tous les points d'extrémité, sommets et points de la géométrie d'esquisse. Vous pouvez sélectionner des entités d'esquisse telles que des lignes, des rectangles, des mortaises et des splines.
Options d'esquisse spécifie la géométrie utilisée pour créer automatiquement les occurrences.
Vous pouvez aussi utiliser l'outil Cotation et d'autres outils d'esquisse pour positionner le centre des perçages. Vous pouvez placer plusieurs perçages du même type de façon consécutive. L'Assistance pour le perçage crée des esquisses 2D pour les perçages à moins de sélectionner une face non plane ou de cliquer sur Esquisse 3D.
Lors du positionnement de rainures, si vous ajoutez une esquisse de ligne de construction à la géométrie sous l'onglet Positions et que vous l'utilisez comme aide au positionnement, la rainure est redimensionnée à la longueur de la ligne de construction.
Pour faire pivoter les rainures de 90 °, appuyez sur la touche
Tab.
Suppression des fonctions de l'Assistance pour le perçage
Les fonctions de l'Assistance pour le perçage contiennent deux esquisses. La première esquisse est l'esquisse de position de perçage et la deuxième esquisse est l'esquisse de profil de perçage.

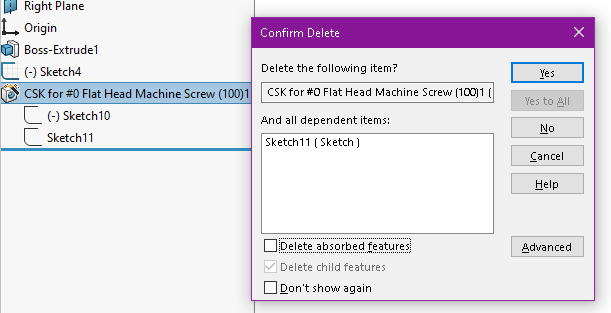

Lorsque vous supprimez une fonction de l'Assistance pour le perçage, vous pouvez conserver l'esquisse de position du perçage. Dans la boîte de dialogue
Confirmer la suppression, désactivez l'option
Supprimer les fonctions absorbées pour supprimer uniquement l'esquisse de profil de perçage et conserver l'esquisse de position de perçage.
Pour supprimer l'esquisse de position de perçage, sélectionnez Supprimer les fonctions absorbées.
Options du PropertyManager de l'onglet Positions
Spécifiez ces options.
Positions du perçage
Vous guide pour positionner les perçages.
| Esquisse 2D existante |
Vous permet de sélectionner une esquisse 2D existante pour positionner et créer automatiquement les perçages à tous les points d'extrémité, sommets et points de la géométrie d'esquisse. Vous pouvez sélectionner des entités d'esquisse telles que des lignes, des rectangles, des mortaises et des splines.
Options d'esquisse spécifie la géométrie utilisée pour créer automatiquement les occurrences.
|
| Esquisse 3D |
Crée des perçages sur plusieurs faces. |
Occurrences à omettre
 |
Occurrences à omettre . |
Ignore les occurrences sélectionnées dans la zone graphique. Le pointeur prend la forme  lorsqu'il est au-dessus de chaque occurrence. Les coordonnées de l'occurrence apparaissent. Cliquez pour ignorer l'occurrence. Pour restaurer une occurrence ignorée, cliquez à nouveau dessus. |
Options d'esquisse
Si vous sélectionnez Esquisse 2D existante sous Positions du perçage, utilisez ces options pour positionner automatiquement les perçages à tous les points d'extrémité, sommets ou points de l'esquisse et de la géométrie de construction.
| Créer des occurrences sur la géométrie d'esquisse (activée par défaut) |
Positionne les perçages à tous les points d'extrémité, sommets et points de la géométrie d'esquisse.
|
| Créer des occurrences sur la géométrie de construction (disponible si vous sélectionnez Créer des occurrences sur la géométrie d'esquisse) |
Positionne les perçages à tous les points d'extrémité, sommets et points de la géométrie de construction.
|
