Sélectionner autre et Sélectionner la référence de contrainte

Vous pouvez utiliser la boîte de dialogue Sélectionner autre pour sélectionner des entités qui sont masquées par d'autres entités. Vous pouvez utiliser la boîte de dialogue Sélectionner la référence de contrainte pour sélectionner les références de contrainte.

Sélectionner autre

Pour sélectionner des objets cachés:

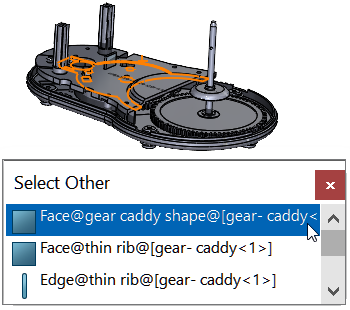

  1. Dans un document de pièce ou d'assemblage, cliquez sur le modèle de la zone graphique à l'aide du bouton droit de la souris et choisissez Sélectionner autre .
    • Le pointeur prend la forme de et la boîte de dialogue Sélectionner autre apparaît avec une liste d'entités situées sous le pointeur, dans l'ordre dans lequel elles sont rencontrées. Une icône affiche le type d'entité comme une face ou une arête.
    • Placez le pointeur sur les objets de la liste pour les mettre en surbrillance dans la zone graphique.
    • Pour faire défiler la liste, appuyez sur Tab ou faites tourner le bouton central de la souris.
    • Vous pouvez cliquer avec le bouton droit de la souris sur un modèle pour masquer des faces, révéler des faces et des arêtes cachées.
  2. Cliquez dans la liste ou dans la zone graphique pour sélectionner une entité.

Sélectionner la référence de contrainte

Lorsque plusieurs références de contrainte sont disponibles, la boîte de dialogue Sélectionner la référence de contrainte affiche une liste de références de contrainte.

La boîte de dialogue peut s'afficher lorsque vous utilisez les flux de travail suivants :
  • Insertion d'un composant.
  • Faire glisser un composant depuis l'arbre de création FeatureManager.
  • Faire glisser un fichier depuis l'onglet Explorateur de fichiers du volet des tâches.
  • En faisant glisser un fichier depuis l'onglet Bibliothèque de conception du volet des tâches.

Pour sélectionner une référence de contrainte :

  1. Ouvrez un modèle où plusieurs références sont disponibles entre deux composants.

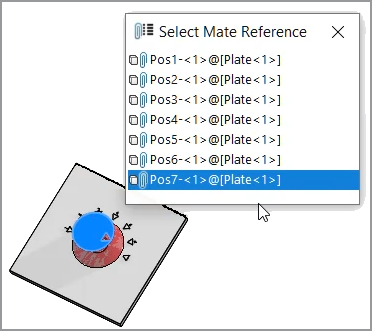

    Dans cet exemple, vous créez une référence de contrainte entre un bouton et une plaque. La plaque comporte plusieurs positions que vous pouvez sélectionner.

  2. Faites glisser le bouton sur la plaque.

    L'option Sélectionner la référence de contrainte s'affiche lorsque le bouton est au-dessus de la plaque.

  3. Dans la boîte de dialogue Sélectionner la référence de contrainte , sélectionnez une référence.
