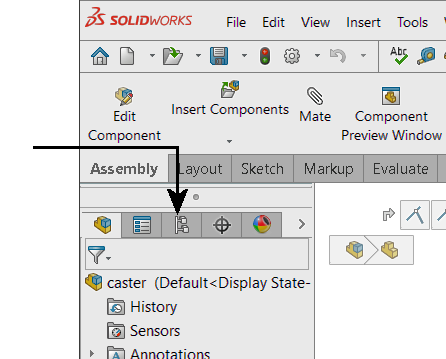

Vues de configuration Vous pouvez utiliser les vues de configuration pour créer, sélectionner et afficher plusieurs configurations de pièces et d'assemblages dans un document. Le ConfigurationManager : onglet Famille CAO s'affiche pour les modèles mis à jour vers la 3DEXPERIENCE Platform. L'onglet ConfigurationManager s'affiche pour les modèles qui ne sont pas mis à jour vers la 3DEXPERIENCE Platform. Le ConfigurationManager : l'onglet Famille CAO affiche les configurations en tant que produits physiques et représentations. Vous pouvez diviser une vue de configuration, et afficher deux instances de vue de configuration ou combiner une vue de configuration avec l'arbre de création FeatureManager ou un PropertyManager. Les vues de configuration ont une section pour contrôler les états d'affichage. Pour accéder à une vue de configuration, cliquez sur le ConfigurationManager : onglet Famille CAO ou onglet ConfigurationManager en haut du volet de définition. Icônes de la famille CAO Objet de la famille CAO Objet à partir duquel vous pouvez créer différentes configurations pour 3DEXPERIENCE Platform. Produit physique Configuration avec un numéro de pièce que vous pouvez commander sur une nomenclature. Représentation Configuration enfant d'un produit physique représentant un état du produit physique. Icônes du ConfigurationManager Assemblage ou pièce SOLIDWORKS. Configuration créée manuellement. Configuration créée avec une famille de pièces. Configuration créée manuellement qui a un état éclaté ou une configuration dérivée. Configuration créée avec une famille de pièces et qui a un état éclaté ou une configuration dérivée. La configuration a un ensemble de données à jour complet. Génère un ensemble complet de données pour la configuration la prochaine fois que vous l'enregistrez. Icône Configuration partagée Table de paramétrage Excel S'affiche lorsque le modèle contient une famille de pièces. Cliquez à l'aide du bouton droit de la souris pour éditer, enregistrer ou supprimer la table des scénarios. Table de configuration S'affiche lorsque le modèle comporte deux configurations ou plus. Cliquez à l'aide du bouton droit de la souris pour modifier la table. PropertyManager S'affiche lorsque vous définissez un PropertyManager personnalisé dans la boîte de dialogue Configuration Publisher. Ces PropertyManagers permettent de sélectionner la configuration voulue d'une pièce lorsque celle-ci est placée dans un assemblage. Cliquez à l'aide du bouton droit de la souris pour modifier le PropertyManager. Sujet parentConfigurations Gestion des données de configuration Configurations manuelles Configurations avec famille de pièces Modifier les configurations Paramètres configurables Configuration Publisher Configurer le PropertyManager Composant pour les composants Toolbox Sélection de configurations depuis la barre d'outils contextuelle Etats d'affichage dans les assemblages Le volet d'affichage dans les assemblages Activer une configuration Vue d'ensemble de l'interface utilisateur Afficher des aperçus de configurations Le PropertyManager vous permet d'afficher des aperçus de configuration d'une pièce ou d'un assemblage. Il est donc inutile d'ouvrir une configuration pour la voir, ce qui permet de gagner du temps dans les pièces ou les assemblages complexes. Pour afficher un aperçu de configuration dans le PropertyManager: Dans l'onglet ConfigurationManager , cliquez avec le bouton droit de la souris sur la configuration à prévisualiser et sélectionnez Montrer l'aperçu. L'aperçu de la configuration apparaît dans le PropertyManager. Si l'aperçu n'est pas affiché, ouvrez chaque configuration et enregistrez le document dans chacune d'entre elles. La prochaine fois que vous sélectionnerez Montrer l'aperçu, ce dernier apparaîtra. Cliquez dans la zone graphique pour cacher l'aperçu. Personnalisation de l'ordre de tri des configurations Vous pouvez spécifier l'ordre d'affichage des configurations.Pour personnaliser l'ordre de tri des configurations : Dans le ConfigurationManager : onglet Famille CAO ou onglet ConfigurationManager , cliquez avec le bouton droit de la souris sur la configuration de premier niveau, puis choisissez Tri de l'arbre. Sélectionnez des options : Option Description Numérique Trie dans l'ordre alphanumérique croissant. Littéral Trie dans l'ordre alphabétique. Manuel (Glisser et déposer) Faites glisser les configurations dans l'arbre de configuration. La configuration que vous déplacez est déposée juste en dessous de l'objet qui est en surbrillance lorsque vous relâchez le pointeur.Uniquement disponible sous l'onglet ConfigurationManager . Basé sur l'historique Permet d'effectuer un tri par date de création de la configuration, en affichant au bas de la liste la dernière configuration créée. Famille de pièces Permet d’effectuer un tri par liste de configuration, depuis la famille de pièces.Disponible lorsque le modèle possède une famille de pièces.
Vues de configuration Vous pouvez utiliser les vues de configuration pour créer, sélectionner et afficher plusieurs configurations de pièces et d'assemblages dans un document. Le ConfigurationManager : onglet Famille CAO s'affiche pour les modèles mis à jour vers la 3DEXPERIENCE Platform. L'onglet ConfigurationManager s'affiche pour les modèles qui ne sont pas mis à jour vers la 3DEXPERIENCE Platform. Le ConfigurationManager : l'onglet Famille CAO affiche les configurations en tant que produits physiques et représentations. Vous pouvez diviser une vue de configuration, et afficher deux instances de vue de configuration ou combiner une vue de configuration avec l'arbre de création FeatureManager ou un PropertyManager. Les vues de configuration ont une section pour contrôler les états d'affichage. Pour accéder à une vue de configuration, cliquez sur le ConfigurationManager : onglet Famille CAO ou onglet ConfigurationManager en haut du volet de définition. Icônes de la famille CAO Objet de la famille CAO Objet à partir duquel vous pouvez créer différentes configurations pour 3DEXPERIENCE Platform. Produit physique Configuration avec un numéro de pièce que vous pouvez commander sur une nomenclature. Représentation Configuration enfant d'un produit physique représentant un état du produit physique. Icônes du ConfigurationManager Assemblage ou pièce SOLIDWORKS. Configuration créée manuellement. Configuration créée avec une famille de pièces. Configuration créée manuellement qui a un état éclaté ou une configuration dérivée. Configuration créée avec une famille de pièces et qui a un état éclaté ou une configuration dérivée. La configuration a un ensemble de données à jour complet. Génère un ensemble complet de données pour la configuration la prochaine fois que vous l'enregistrez. Icône Configuration partagée Table de paramétrage Excel S'affiche lorsque le modèle contient une famille de pièces. Cliquez à l'aide du bouton droit de la souris pour éditer, enregistrer ou supprimer la table des scénarios. Table de configuration S'affiche lorsque le modèle comporte deux configurations ou plus. Cliquez à l'aide du bouton droit de la souris pour modifier la table. PropertyManager S'affiche lorsque vous définissez un PropertyManager personnalisé dans la boîte de dialogue Configuration Publisher. Ces PropertyManagers permettent de sélectionner la configuration voulue d'une pièce lorsque celle-ci est placée dans un assemblage. Cliquez à l'aide du bouton droit de la souris pour modifier le PropertyManager. Sujet parentConfigurations Gestion des données de configuration Configurations manuelles Configurations avec famille de pièces Modifier les configurations Paramètres configurables Configuration Publisher Configurer le PropertyManager Composant pour les composants Toolbox Sélection de configurations depuis la barre d'outils contextuelle Etats d'affichage dans les assemblages Le volet d'affichage dans les assemblages Activer une configuration Vue d'ensemble de l'interface utilisateur Afficher des aperçus de configurations Le PropertyManager vous permet d'afficher des aperçus de configuration d'une pièce ou d'un assemblage. Il est donc inutile d'ouvrir une configuration pour la voir, ce qui permet de gagner du temps dans les pièces ou les assemblages complexes. Pour afficher un aperçu de configuration dans le PropertyManager: Dans l'onglet ConfigurationManager , cliquez avec le bouton droit de la souris sur la configuration à prévisualiser et sélectionnez Montrer l'aperçu. L'aperçu de la configuration apparaît dans le PropertyManager. Si l'aperçu n'est pas affiché, ouvrez chaque configuration et enregistrez le document dans chacune d'entre elles. La prochaine fois que vous sélectionnerez Montrer l'aperçu, ce dernier apparaîtra. Cliquez dans la zone graphique pour cacher l'aperçu. Personnalisation de l'ordre de tri des configurations Vous pouvez spécifier l'ordre d'affichage des configurations.Pour personnaliser l'ordre de tri des configurations : Dans le ConfigurationManager : onglet Famille CAO ou onglet ConfigurationManager , cliquez avec le bouton droit de la souris sur la configuration de premier niveau, puis choisissez Tri de l'arbre. Sélectionnez des options : Option Description Numérique Trie dans l'ordre alphanumérique croissant. Littéral Trie dans l'ordre alphabétique. Manuel (Glisser et déposer) Faites glisser les configurations dans l'arbre de configuration. La configuration que vous déplacez est déposée juste en dessous de l'objet qui est en surbrillance lorsque vous relâchez le pointeur.Uniquement disponible sous l'onglet ConfigurationManager . Basé sur l'historique Permet d'effectuer un tri par date de création de la configuration, en affichant au bas de la liste la dernière configuration créée. Famille de pièces Permet d’effectuer un tri par liste de configuration, depuis la famille de pièces.Disponible lorsque le modèle possède une famille de pièces.
Afficher des aperçus de configurations Le PropertyManager vous permet d'afficher des aperçus de configuration d'une pièce ou d'un assemblage. Il est donc inutile d'ouvrir une configuration pour la voir, ce qui permet de gagner du temps dans les pièces ou les assemblages complexes. Pour afficher un aperçu de configuration dans le PropertyManager: Dans l'onglet ConfigurationManager , cliquez avec le bouton droit de la souris sur la configuration à prévisualiser et sélectionnez Montrer l'aperçu. L'aperçu de la configuration apparaît dans le PropertyManager. Si l'aperçu n'est pas affiché, ouvrez chaque configuration et enregistrez le document dans chacune d'entre elles. La prochaine fois que vous sélectionnerez Montrer l'aperçu, ce dernier apparaîtra. Cliquez dans la zone graphique pour cacher l'aperçu.
Personnalisation de l'ordre de tri des configurations Vous pouvez spécifier l'ordre d'affichage des configurations.Pour personnaliser l'ordre de tri des configurations : Dans le ConfigurationManager : onglet Famille CAO ou onglet ConfigurationManager , cliquez avec le bouton droit de la souris sur la configuration de premier niveau, puis choisissez Tri de l'arbre. Sélectionnez des options : Option Description Numérique Trie dans l'ordre alphanumérique croissant. Littéral Trie dans l'ordre alphabétique. Manuel (Glisser et déposer) Faites glisser les configurations dans l'arbre de configuration. La configuration que vous déplacez est déposée juste en dessous de l'objet qui est en surbrillance lorsque vous relâchez le pointeur.Uniquement disponible sous l'onglet ConfigurationManager . Basé sur l'historique Permet d'effectuer un tri par date de création de la configuration, en affichant au bas de la liste la dernière configuration créée. Famille de pièces Permet d’effectuer un tri par liste de configuration, depuis la famille de pièces.Disponible lorsque le modèle possède une famille de pièces.
