PropertyManager Balayage de surface

Configurez les options du PropertyManager selon la fonction de balayage de surface.

Pour ouvrir ce PropertyManager :

  1. Ouvrez une pièce qui a une esquisse de profil fermé et une trajectoire d'esquisse, ou une pièce avec une ligne d'esquisse, une arête ou une courbe sur le modèle que vous pouvez spécifier en tant que trajectoire.
  2. Cliquez sur Surface balayée (barre d'outils Fonctions).

Profil d'esquisse

Crée un balayage en déplaçant un profil 2D le long d'une trajectoire d'esquisse 2D ou 3D.

Profil Définit le profil (section) utilisé pour créer le balayage. Sélectionnez le profil dans la zone de graphisme ou dans l'arbre de création FeatureManager. Vous pouvez sélectionner des faces, arêtes et des courbes directement à partir de modèles en tant que profils de balayage. Le profil peut être ouvert pour une fonction de balayage d'une surface.
Chemin Définit la trajectoire de balayage du profil. Sélectionnez la trajectoire dans la zone de graphisme ou dans l'arbre de création FeatureManager. La trajectoire peut être ouverte ou fermée et peut être un ensemble de courbes esquissées contenues dans une seule esquisse, une courbe ou un ensemble d'arêtes du modèle. Le point de départ de la trajectoire doit se trouver dans le plan du profil.

Les contrôles suivants sont disponibles lorsque la trajectoire traverse un profil.

Direction 1 Crée une fonction de balayage pour le segment de trajectoire à gauche par rapport au profil.
Bidirectionnel Crée un balayage dans les deux directions de la trajectoire par rapport au profil d'esquisse.
Vous ne pouvez pas utiliser de courbes guides ou définir la tangence de départ et d'arrivée pour un balayage bidirectionnel.
Direction 2 Crée un balayage pour l'autre direction de la trajectoire.
Vous pouvez contrôler la valeur de torsion de la trajectoire indépendamment pour chaque direction du balayage et appliquer cette valeur de torsion sur toute la longueur.

Profil circulaire

Crée une tige pleine ou un tube creux le long d'une ligne d'esquisse, d'une arête ou d'une courbe directement sur un modèle.

Profil Définit le profil (section) utilisé pour créer le balayage. Sélectionnez le profil dans la zone de graphisme ou dans l'arbre de création FeatureManager. Le profil peut être ouvert pour une fonction de balayage d'une surface.
  Diamètre Spécifie le diamètre du profil.

La section, la trajectoire et le volume obtenus ne doivent pas s'entrecroiser.

Courbes guides

Cette option ne s'applique pas aux balayages bidirectionnels.

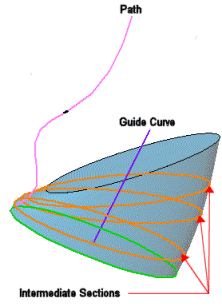

Courbes guides Guide le profil lors du balayage le long de la trajectoire. Sélectionnez des courbes guides dans la zone graphique.
La courbe guide doit être coïncidente au profil ou à un point sur l'esquisse du profil.
Monter ou Descendre. Ajustez l'ordre des courbes guides. Sélectionnez une courbe guide et définissez l'ordre.
  Lisser le balayage Désactivez cette option pour améliorer les performances des balayages avec courbes guides et pour segmenter le balayage à tous les points où la courbe guide ou bien la trajectoire ne présente pas une courbure continue. Il en résulte une transition plus douce entre les lignes et les arcs des courbes guides.

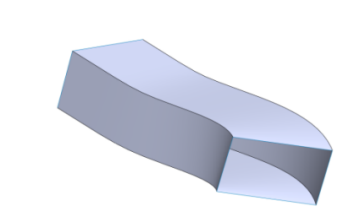

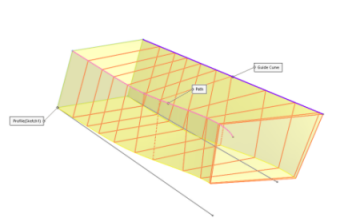

Case à cocher Lisser le balayage activée

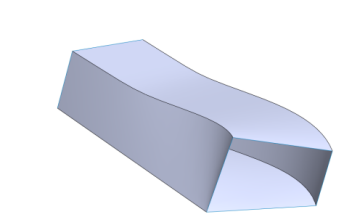

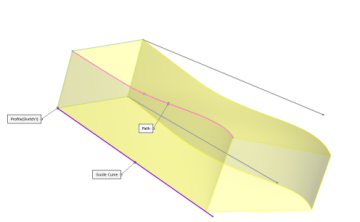

Case à cocher Lisser le balayage désactivée
Lorsque vous désactivez Lisser le balayage, certaines fonctions créées ultérieurement risquent d'échouer du fait de la géométrie modifiée.
Montrer les profils Affiche les profils du balayage. Sélectionnez les flèches pour voir le profil et résoudre d'éventuels problèmes par Numéro de profil.


Propriétés

  Orientation du profil Contrôle l'orientation du Profil balayé le long de la Trajectoire.


Suivre la trajectoire

La section garde continuellement le même angle par rapport à la trajectoire.

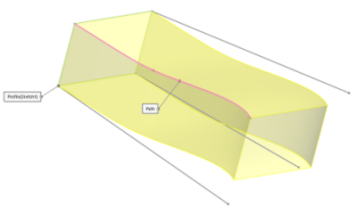

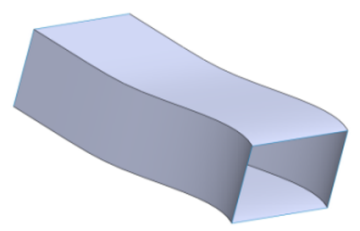

Exemple d'option Suivre la trajectoire
Lorsque vous sélectionnez Suivre la trajectoire, des options permettent de stabiliser les profils lorsque les petites fluctuations de courbure irrégulières le long de la trajectoire sont susceptibles d'entraîner leur désalignement.

Garder la constante normale

La section reste parallèle à la section de départ à tout moment sans tenir compte du vecteur tangentiel de la trajectoire.

S'il y a plusieurs profils, les sections restent à tout moment parallèles à la section de départ.
Exemple d'option Garder la constante normale

  Torsion du profil Applique une torsion le long de la trajectoire. Sélectionnez l'une des options suivantes :

Aucun

(Trajectoires 2D uniquement.) Le profil est normal à la trajectoire. Aucune correction n'est appliquée.

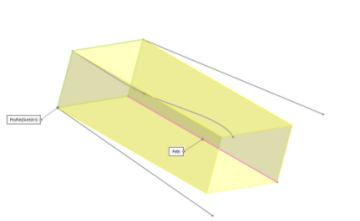

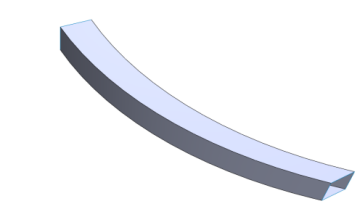

Exemple d'options Suivre la trajectoire et Aucune

Torsion minimale

(Trajectoires 3D uniquement.) Applique une correction afin de minimiser la torsion du profil le long de la trajectoire.

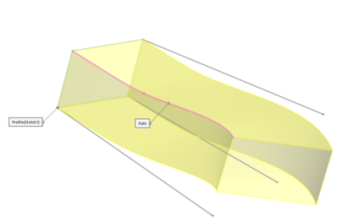

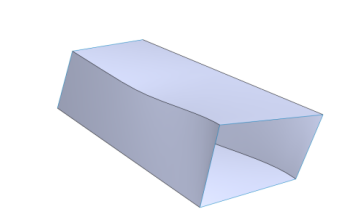

Exemple d'options Suivre la trajectoire et Torsion minimale

Suivre la trajectoire et la première courbe guide

Sélectionnez Suivre la trajectoire et la première courbe guide et la torsion des sections intermédiaires est déterminée par le vecteur allant de la trajectoire à la première courbe guide. L'angle formé entre le plan horizontal et ce vecteur reste constant dans les plans d'esquisse de toutes les sections intermédiaires. Disponible lorsqu'une ou plusieurs courbes guides sont sélectionnées.

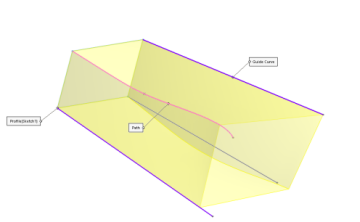

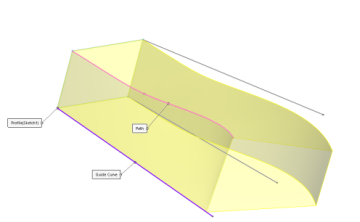

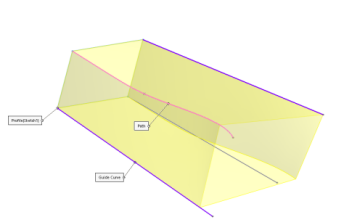

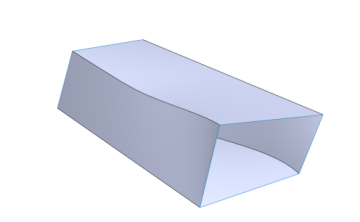

Exemple d'option Suivre la trajectoire et Torsion minimale (une courbe guide sélectionnée)

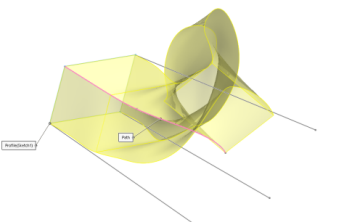

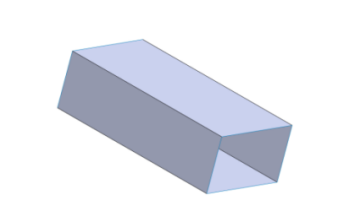

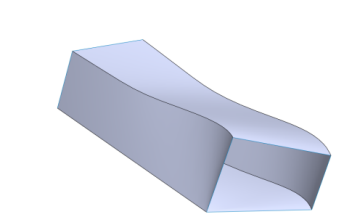

Exemple d'option Suivre la trajectoire et Suivre la première courbe guide (une courbe guide sélectionnée)

Suivre les première et deuxième courbes guides

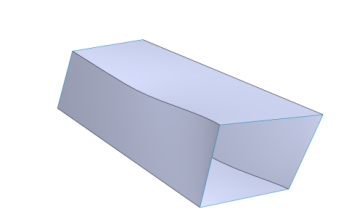

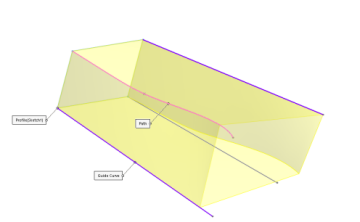

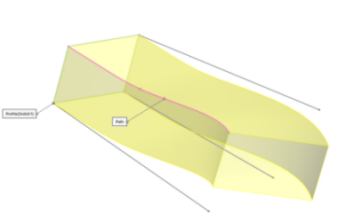

Exemple d'options Suivre la trajectoire et Torsion minimale (deux courbes guides sélectionnées)

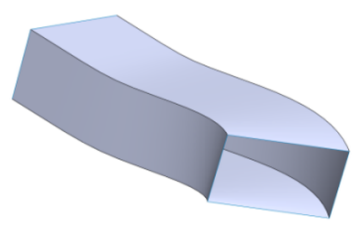

Exemple d'options Suivre la trajectoire et Suivre la première courbe guide (deux courbes guides sélectionnées)

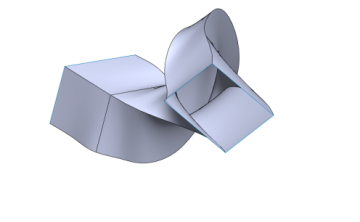

Exemple d'options Suivre la trajectoire, Suivre les première et deuxième courbes guides (deux courbes guides sélectionnées)
Sélectionnez Suivre les première et deuxième courbes guides et la torsion des sections intermédiaires est déterminée par le vecteur allant de la première à la deuxième courbe guide. L'angle formé entre le plan horizontal et ce vecteur reste constant dans les plans d'esquisse de toutes les sections intermédiaires. Disponible lorsque deux courbes guides ou plus sont sélectionnées.

Spécifier l'angle de torsion

Définissez la torsion du profil le long de la trajectoire. Sélectionnez Degrés, Radians ou Révolutions.

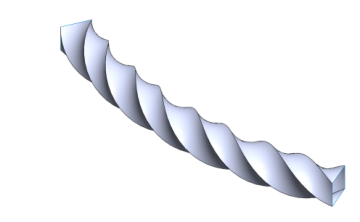

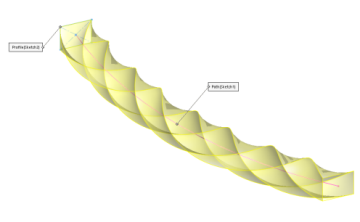

Exemple d'option Suivre la trajectoire avec une valeur de Torsion de 2,00 révolutions

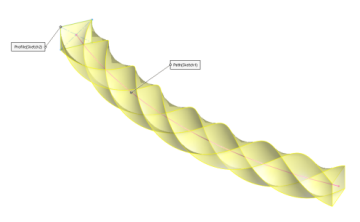

Exemple d'option Garder la constante normale avec une valeur de torsion de 2,00 révolutions

Pour les trajectoires fermées, les valeurs de torsion doivent être équivalentes à un multiple d'une révolution complète, par exemple, 360 degrés ou 6,2831 radians.

Spécifier un vecteur de direction

Sélectionnez un plan, une face plane, une ligne, une arête, un cylindre, un axe, une paire de sommets sur une fonction, etc. pour définir le vecteur de direction. Non disponible avec l'option Garder la constante normale.

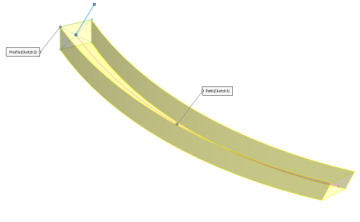

Exemple d'option Suivre la trajectoire avec Spécifier un vecteur de direction (courte ligne bleue dans l'aperçu)

Tangent aux faces adjacentes

Disponible lorsqu'un balayage est lié à une géométrie existante. Rend les faces adjacentes tangentes au profil. Disponible avec l'option Suivre la trajectoire.

Naturel

(Trajectoires 3D uniquement.) Lorsque le profil est balayé le long de la trajectoire, il pivote pour conserver le même angle par rapport à la courbure dans la trajectoire. Cela peut créer des résultats inattendus.

Exemple d'options Suivre la trajectoire et Naturelle (torsion)

  Fusionner les faces tangentes Si le profil de balayage a des segments tangents, les surfaces correspondantes dans le balayage obtenu seront tangentes. Les faces qui peuvent être représentées par un plan, un cylindre ou un cône sont maintenues. Les autres faces adjacentes sont fusionnées et les profils approximés. Les arcs de l'esquisse peuvent être convertis en splines. N'a aucun effet lors de l'utilisation des courbes guides.
  Montrer l'aperçu Affiche un aperçu ombré du balayage. Désactivez cette option pour afficher uniquement le profil et la trajectoire.

Tangence de départ et d'arrivée

Type de tangence de départ

Aucun

Aucune tangence n'est appliquée.

Trajectoire tangente

Le balayage est normal à la trajectoire au départ.
Type de tangence d'arrivée

Aucun

Aucune tangence n'est appliquée.

Trajectoire tangente

Le balayage est normal à la trajectoire à l'arrivée.

Affichage de courbure

Aperçu du maillage Applique un aperçu de maillage sur les faces sélectionnées pour mieux visualiser les surfaces.
Densité du maillage Disponible lorsque vous sélectionnez Aperçu du maillage.

Ajuste le nombre de lignes dans le maillage.
Zébrures Affiche des zébrures, pour voir plus facilement les plis ou défauts de la surface.
Champs de courbure Active l'affichage des champs de courbure.

Sélectionnez au moins l'une des options suivantes:

Direction 1

Active et désactive l'affichage de champs de courbure le long de la Direction 1.

Direction 2

Active et désactive l'affichage de champs de courbure le long de la Direction 2.

Pour ces deux directions, sélectionnez Editer la couleur pour modifier la couleur du champ.

Mettre à échelle

Ajuste la taille des champs de courbure.

Densité

Ajuste le nombre de lignes dans l'affichage des champs de courbure.
