Création de Cartouches 3D

  1. Dans un document de pièce ou d'assemblage, cliquez sur Cartouche 3D (barre d'outils Table) ou Insertion > Table > Cartouche 3D.
  2. Dans le PropertyManager, effectuez l'une des actions suivantes:
    • Pour utiliser un modèle pour créer la table, sous Cartouche 3D, cliquez sur Ouvrir le modèle pour le cartouche 3D PM_Table_Browse_Template.gif. Dans la boîte de dialogue, sélectionnez un modèle et cliquez sur Ouvrir.
    • Pour créer un cartouche 3D sans utiliser de modèle, sélectionnez le nombre de Colonnes et de Lignes sous Taille du cartouche.
  3. Si vous créez la table sans utiliser un modèle, sous Bordure, effectuez une des opérations suivantes:
    • Cliquez sur Utiliser les paramètres du document pour utiliser les paramètres de bordure stockés avec la pièce ou l'assemblage.
    • Désactivez Utiliser les paramètres du document et sélectionnez une épaisseur de ligne pour la Bordure de la case Bouton border_boundary.png et Bordure de la grille Bouton border_grid.png.
  4. Cliquez sur .
  5. Faites glisser la table et cliquez pour la positionner dans la zone graphique.

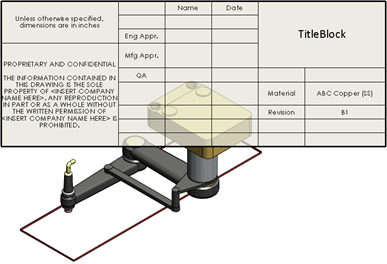

    La table est translucide pour vous permettre de voir le modèle.


  6. Pour dimensionner la table proportionnellement:
    1. Placez le pointeur sur le coin supérieur gauche et cliquez sur .
    2. Dans le PropertyManager, sous Mise à l'échelle, utilisez le contrôle en cadran pour modifier la taille du cartouche.
      Vous pouvez également modifier les bordures.
    3. Cliquez sur .
    Il est aussi possible de faire glisser un coin du cartouche dans la zone graphique pour le redimensionner; cependant, la taille de la police ne change pas en proportion.
  7. Editez la table à l'aide des barres d'outils de cellule, ligne et colonne de table qui s'affichent quand vous cliquez dans une cellule. Consultez Barre d'outils relatives aux cellules, lignes et colonnes de tables.
  8. A l'aide du bouton droit de la souris, cliquez dans la table pour afficher un menu qui vous permet de:
    • Ajouter et manipuler des colonnes et des lignes
    • Enregistrer la table en tant que modèle
    • Ouvrir le cartouche dans une fenêtre séparée
    • Imprimer le cartouche et le modèle
      Pour imprimer uniquement le cartouche, ouvrez-le dans une nouvelle fenêtre et imprimez-le depuis cette fenêtre.
