Insertion d'une annotation dans une note à partir d'une mise en plan

  1. Créez ou éditez une note existante.

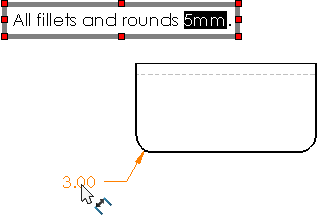

  2. Sélectionnez une annotation ou une cote existante dans la zone graphique.
    Si la cote sélectionnée comporte un symbole ou une tolérance, il est inclus dans la note.
  3. Cliquez sur PM_OK.gif.
    Pour éditer l'annotation ou la cote, vous devez éditer l'annotation ou la cote existante dans la feuille de mise en plan. Vous ne pouvez pas éditer d'annotations ou de cotes dans les notes si elles ont été insérées à partir d'une annotation ou d'une cote existante. Lorsque vous éditez l'annotation ou la cote existante, toutes ses occurrences sont mises à jour sur la feuille.
    Vous pouvez cacher l'annotation ou la cote avec l'outil Affichage > Cacher/Montrer les annotations.
