Vous pouvez utiliser l'outil Mesurer
pour mesurer la rotation angulaire relative entre deux systèmes de coordonnées.
Pour mesurer la rotation angulaire entre deux systèmes de coordonnées :
-
Ouvrez un modèle qui a deux systèmes de coordonnées ou plus.
-
Cliquez sur Mesurer (barre d'outils Outils) ou sur .
-
Dans la zone graphique, sélectionnez les deux systèmes de coordonnées.
Le logiciel calcule l'angle de rotation en fonction de la théorie de rotation de Tait-Bryan (méthode XYZ).

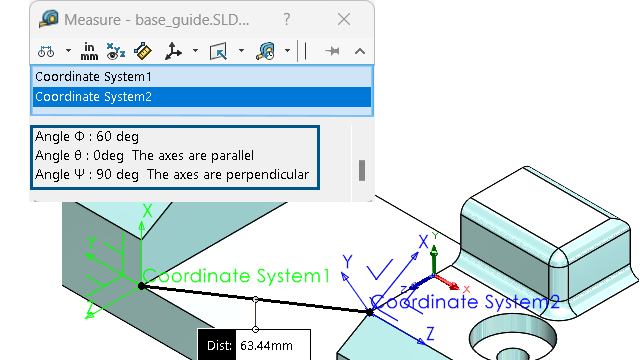

Les résultats s'affichent dans la section de sortie, comme illustré ci-dessous.
| Axe |
Nom de la rotation |
Symbole de la rotation |
| X |
Roulis |
Φ (Phi) |
| Y |
Espacement |
Θ (Thêta) |
| Z |
Lacet |
Ψ (Psi) |
Tous les angles apparaissent avec des valeurs positives. Les angles parallèles apparaissent sous la forme zéro ou 360 degrés, tandis que les angles perpendiculaires s'affichent sous la forme 90 ou 270 degrés. Le texte apparaît également pour indiquer des angles parallèles ou perpendiculaires.
