Vous pouvez rattacher des cotes bancales de manière à rendre le processus plus fiable. Vous pouvez rattacher des cotes qui ne sont pas bancales de la même manière.
La fonction ne prend pas en charge :
- Cotes importées.
- Cotes DimXpert
- Cotations en chaîne
- Cotes de diamètre linéaire symétrique
- Cotes de longueur de trajectoire
Pour rattacher les cotes bancales :

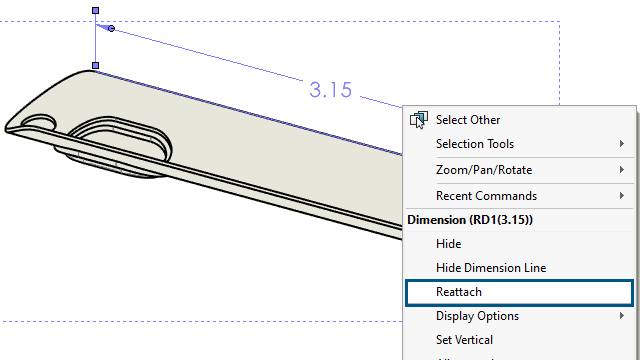

- Cliquez à l'aide du bouton droit de la souris sur la cote bancale et cliquez sur Rattacher.
SOLIDWORKS® met en surbrillance le point bancal avec un X sur la première ligne de rappel.
- Sélectionnez un point sur le modèle pour rattacher le point bancal.
Le point bancal se rattache à la nouvelle sélection.
SOLIDWORKS met en surbrillance le point bancal avec un X sur la première ligne de rappel.
- Sélectionnez un point sur le modèle pour rattacher le point bancal.
Le point bancal se rattache à la nouvelle sélection.
