Ein Bezugselement ist eine Ebene, eine gerade Linie oder ein Punkt, der als Referenz zum Messen und Lokalisieren von geometrischen Elementen und geometrischen Toleranzen verwendet wird.
Verwenden Sie den Befehl AM_DatumIdentifier, um Bezugselement-Kennungssymbole zu erstellen.
Bezugselement-Kennungssymbole identifizieren Bezugs-Features für Feature-Steuerrahmensymbole. Sie können beispielsweise ein Bezugselement-Kennungssymbol verwenden, um die Mitte einer Bohrung zu markieren.
Wenn Sie ein Bezugselement-Kennungssymbol in einer Zeichnung erstellen, generiert die Software ein Etikett, das die Bezugselement-Kennung in einem Rechteck enthält. Die Bezugselement-Kennung wird in allen Feature-Steuerrahmen angezeigt, die das Bezugselement als Referenz verwenden. Eine Hinweislinie verbindet das Etikett mit dem Bezugselement auf der Zeichnung. Die Hinweislinie kann ein ausgefülltes oder leeres Dreieck enthalten. Die Position des Dreiecks zeigt das entsprechende Bezugselement an.

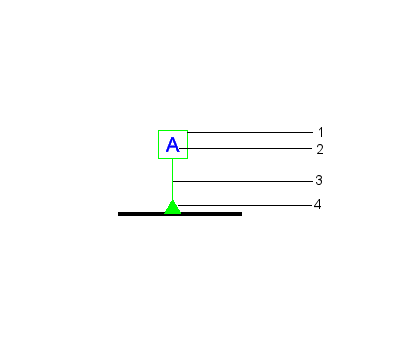

Elemente von Bezugselement-Kennungssymbolen
| 1 |
Quadratischer Rahmen |
| 2 |
Bezugselement-Kennung mit maximal zwei Großbuchstaben |
| 3 |
Hinweislinienpfeil |
| 4 |
Dreiecksymbol |
Sie können Bezugselement-Kennungssymbole an folgende Elemente anhängen:
- Eine Oberfläche oder eine Maßhilfslinie einer Oberfläche
- Sichtbare Linien wie Maßhilfslinien, Bemaßungen oder Achsen
- Eine Bohrung, eine Hinweislinie, die auf eine Bohrung zeigt, oder einen Feature-Steuerrahmen

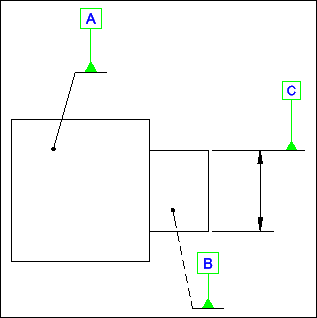

Beispiele für Bezugselement-Kennungssymbole:
Auf einer Oberfläche und auf einer Maßhilfslinie
Auf einem Punkt
