Sie können eine Schnittlinie zeichnen, um ein Modell mit einer imaginären Schnittebene zu schneiden, um einen Querschnitt der Teile in einer Schnittansicht zu erhalten.
Geben Sie den Befehl
AM_SectionLine zum Zeichnen von Schnittlinien ein. Mit dem Befehl können Sie das Erscheinungsbild verschiedener Elemente der Schnittlinie steuern, z. B. Pfeile, Linien und Namen. Sie können mehrere Schnitte auf einem Element für die folgenden Arten von Schnittansichten erstellen:
| Typ der Schnittansicht |
Beschreibung |
| Vollständiger Schnitt |
Die Schnittebene verläuft durch die gesamte Länge des Elements. |
| Ausgerichteter Schnitt |
Zwei nicht parallele Schnittebenen verlaufen durch das Element. Verwenden Sie diese Schnitte auf zylindrischen Elementen. |
| Halbschnitt |
Die Schnittebene verläuft durch einen Teil des Elements, für das ein Schnitt erstellt werden soll. |
| Versetzter Schnitt |
Die Schnittebene wird gebogen, um durch die Features des Elements zu führen. Verwenden Sie diese Schnitte für Elemente, die sich nicht in einer geraden Linie befinden. |
Beispiel: Vollständiger Schnitt

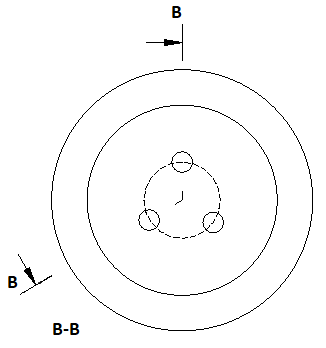

Beispiel: Ausgerichteter Schnitt

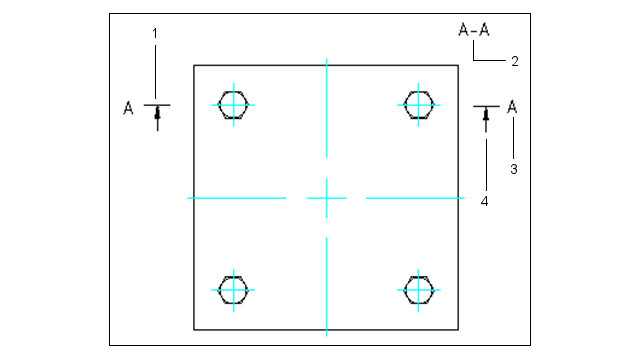

Der Befehl erstellt die folgenden Elemente:
| Element |
Beschreibung |
| 1 |
Schnittlinie |
| 2 |
Schnittansichtsetikett |
| 3 |
Schnittansichtskennung |
| 4 |
Richtungspfeil |
