Duplizieren von Körpern in Blechteilen

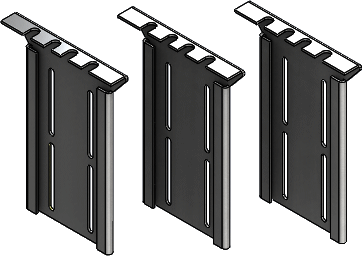

Sie können ein Mehrkörper-Blechteil erstellen, indem Sie das Originalteil duplizieren.

Verwenden Sie zum Duplizieren eines Teils die folgenden Befehle der Features-Symbolleiste:

  • Lineares Muster
  • Kreisgesteuertes Muster
  • Spiegeln
  • Körper verschieben/kopieren

Änderungen, die Sie im Haupt-FeatureManager über dem oben genannten Muster-Feature vornehmen, werden auf alle Körper übertragen.

Änderungen an individuellen Körpern in der Zuschnittsliste gelten nur für die jeweiligen Körper.

Duplizieren eines Blechkörpers:

  1. Klicken Sie in einem vorhandenen Blechteil auf Körper verschieben/kopieren (Features-Symbolleiste), oder wählen Sie Einfügen > Features > Verschieben/Kopieren aus.
  2. Nehmen Sie im PropertyManager folgende Einstellungen vor:
    1. Geben Sie unter Körper verschieben/kopieren den zu verschiebenden Körper an bodies.png, indem Sie ihn im Grafikbereich oder in der Zuschnittsliste im aufschwingenden FeatureManager auswählen.

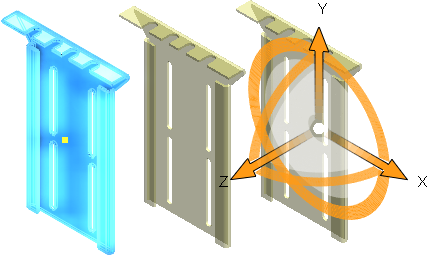

      Die Triade wird angezeigt.
    2. Klicken Sie auf Kopieren, und legen Sie einen Wert für Anzahl der Kopien pattern_linear_count.png fest.
  3. Verschieben Sie die Triade, um die Körper zu verteilen.
  4. Klicken Sie auf .
