Balkenkräfte auflisten

Zum Anzeigen dieses PropertyManagers führen Sie eine Simulation-Studie mit Balken aus. Klicken Sie mit der rechten Maustaste auf Ergebnisse , und wählen Sie im Kontextmenü die Option Balkenkräfte auflisten aus.

Liste

	Kräfte	Zeigt Axial-, Schub- und Momentwerte (in Richtungen 1 und 2) sowie Drehmomentwerte (Moment um die Axialrichtung) an.
	Spannungen	Zeigt Axial-, Biege- und Schubwerte (um Balkenrichtungen 1 und 2), Drehmomentwerte sowie obere Axial- und Biegespannungswerte an. Für Stäbe sind nur Axialkräfte und -spannungen verfügbar.
	Einheiten	Zeigt Kräfte in den Einheiten N, lb oder kgf an. Zeigt Spannungen in den Einheiten N/m^2, psi oder kgf/cm^2 an.

Balkenbereich

Geben Sie einen Wert für Start und Ende ein, um die Ergebnisse für eine Untergruppe von Balken im Modell anzuzeigen. In der Studien-Baumstruktur von Simulation entsprechen die Zahlen der Liste im Ordner Balken.

	Kräfte	Zeigt Axial-, Schub- und Momentwerte (in Richtungen 1 und 2) sowie Drehmomentwerte (Moment um die Axialrichtung) an.
	Spannungen	Zeigt Axial-, Biege- und Schubwerte (um Balkenrichtungen 1 und 2), Drehmomentwerte sowie obere Axial- und Biegespannungswerte an. Für Stäbe sind nur Axialkräfte und -spannungen verfügbar.
	Einheiten	Zeigt Kräfte in den Einheiten N, lb oder kgf an. Zeigt Spannungen in den Einheiten N/m^2, psi oder kgf/cm^2 an.

Dialogfeld Kräfte auflisten und Spannungen auflisten

	Nur Grenzwerte anzeigen	Listet nur die Extremwerte entlang der Länge des Balkenkörpers auf.
	Nur Balkenendpunkte anzeigen	Listet Ergebnisse nur an den Endpunkten der einzelnen Balkenkörper auf.
	Einheiten	Zeigt Kräfte in den Einheiten N, lb oder kgf an. Zeigt Spannungen in den Einheiten N/m^2, psi oder kgf/cm^2 an.
	Balkenname	Zeigt den Balkennamen an, der dem Balkenkörper entspricht, der in der Studien-Baumstruktur von Simulation im Ordner Balken aufgeführt ist.

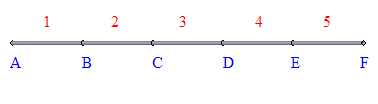

	Element	Zeigt die Elementnummer an.
	Ende	Zeigt die beiden Endknoten der einzelnen Elemente an.
	Speichern	Speichert die Tabelle als Excel-Datei (*.csv) oder als reine Text-Datei (*.txt) . Zudem können Sie einen Teil der Tabelle in Microsoft Excel oder einen Text-Editor kopieren. Wählen Sie mehrere Zellen aus, klicken Sie mit der rechten Maustaste, und wählen Sie Kopieren.
