Sie können einer Leitungsbaugruppe Inline-Komponenten wie Schrumpffolien und Manschetten hinzufügen und diese an der Leitung ausrichten.
So fügen Sie Leitungen zu Inline-Komponenten hinzu:
- Ziehen Sie eine Inline-Komponente aus der Leitungsführungs-Konstruktionsbibliothek.
Je nach den im PropertyManager Leitungseigenschaften ausgewählten Optionen wird das Dialogfeld Konfiguration auswählen oder das Dialogfeld Komponente konfigurieren eingeblendet. Der Name der eingefügten Komponente wird im Eingabefeld Teile angezeigt.
- Klicken Sie im PropertyManager Bauteile ausrichten auf Aktuelle Auswahl.
- Wählen Sie im Grafikbereich Folgendes aus:
- Einen Leitungs-Spline.
- Eine Kante, eine Achse oder einen Punkt der auszurichtenden Komponente.
-
Klicken Sie auf Übernehmen.
Die angewendete Auswahl wird im Eingabefeld
Leitungsausrichtungen angezeigt.
Klicken Sie mit der rechten Maustaste auf ein beliebiges Eingabefeld und klicken Sie dann auf Löschen oder Auswahl entfernen, um die Auswahl zu löschen.
 |

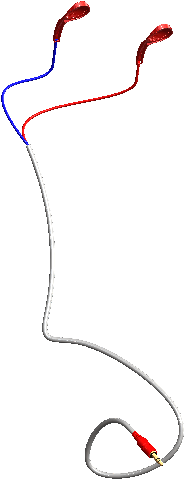

| Baugruppe ohne Inline-Komponenten |
 |

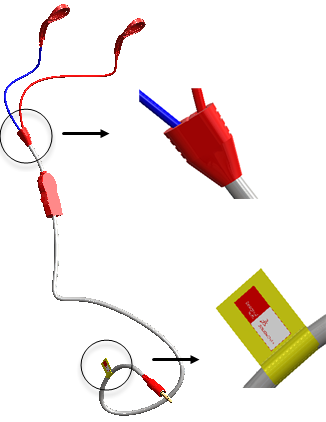

| Montage mit Inline-Komponenten |
