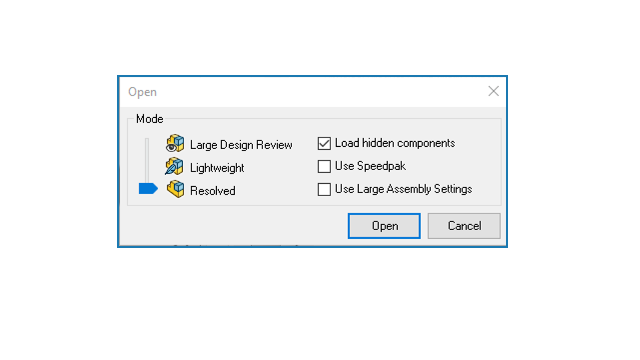

Das Dialogfeld Öffnen enthält verschiedene Optionen zum Öffnen von SOLIDWORKS Objekten in der 3DEXPERIENCE Platform. Dieses Dialogfeld wird nur angezeigt, wenn Sie Choose the mode before opening file (Modus vor Öffnen von Datei auswählen) im Dialogfeld Optionen unter of MySession auswählen.
Das Dialogfeld
Öffnen wird in mehreren Web-Apps angezeigt:
MySession, 3DSearch, Relations, Product Structure Editor und beim Ziehen aus der
3DEXPERIENCE Platform.
Je nach Objekttyp werden verschiedene Optionen angezeigt.
| Objekttyp |
Öffnungsmodustyp |
Optionen |
| Baugruppe Standardmäßig wird der ausgewählte Öffnungsmodus vollständig dargestellt. Wenn SOLIDWORKS Einstellungen aktiviert sind, hängt der Standardöffnungsmodus von dem Attribut ab, das in den SOLIDWORKS Systemoptionen ausgewählt wurde.
|
Vollständig |
- Verdeckte Komponenten laden
- SpeedPak verwenden
- Einstellungen Große Baugruppe verwenden
|
| Reduziert dargestellt |
- Verdeckte Komponenten laden
- SpeedPak verwenden
- Einstellungen Große Baugruppe verwenden
|
| Prüfung großer Konstruktionen |
Baugruppe bearbeiten |
| Teil Der Standardöffnungsmodus wird immer vollständig dargestellt.
|
Vollständig |
N/A |
| Schnellansicht |
N/A |
| Zeichnung Der Standardöffnungsmodus wird vollständig dargestellt, jedoch kann der Standardmodus je nach der Auswahl in den SOLIDWORKS Systemoptionen unterschiedlich sein.
|
Vollständig |
N/A |
| Reduziert dargestellt |
N/A |
| Detaillierung |
N/A |
| Schnellansicht |
N/A |
- Wenn Sie eine Kombination aus Baugruppe, Teil und Zeichnung oder Baugruppe und Zeichnung auswählen, sind die angezeigten Optionen für den Öffnungsmodus die Baugruppenoptionen.
- Wenn Sie eine Kombination aus Teilen und Zeichnung auswählen, sind die angezeigten Optionen für den Öffnungsmodus die Zeichnungsoptionen.
