Lineare Muster und der PropertyManager „Lineares Muster“

Mit linearen Mustern können Sie mehrere referenzierte Kopien eines oder mehrerer Features erstellen, die Sie in gleichmäßigen Abständen entlang eines oder zweier linearer Pfade anordnen können.

Ausgangs-Feature Lineares Muster – zwei Richtungen
Lineares Muster – eine Richtung Lineares Muster – zwei Richtungen

Muster-Ausgangs-Feature nur in Richtung 2

Referenzierte Musterkopien übernehmen die visuellen Eigenschaften des Original-Features, wenn Sie im PropertyManager Visuelle Eigenschaften fortsetzen auswählen.

Erstellung eines linearen Musters:

  1. Erstellen Sie ein oder mehrere Features, die vervielfältigt werden sollen.
  2. Klicken Sie auf Lineares Muster (Features-Symbolleiste), oder wählen Sie Einfügen > Muster/Spiegeln > Lineares Muster aus.
  3. Legen Sie die Optionen im PropertyManager fest.
  4. Klicken Sie auf .

PropertyManager Lineares Muster

Der PropertyManager Lineares Muster wird eingeblendet, wenn Sie von einem oder mehreren Features ein Muster entlang zweier linearer Bahnen erstellen.

Auf diesen PropertyManager zugreifen:

Klicken Sie auf Lineares Muster (Features-Symbolleiste) oder auf Einfügen > Muster/Spiegeln > Lineares Muster.

Einige Felder, die eine numerische Eingabe akzeptieren, ermöglichen Ihnen, eine Gleichung durch Eingabe von = (Gleichheitszeichen) und Auswahl von globalen Variablen, Funktionen und Dateieigenschaften aus einer Liste zu erstellen. Siehe Direkte Eingabe von Gleichungen.

Richtung 1

Musterrichtung Legt die Richtung für das Muster Richtung 1 fest. Wählen Sie eine lineare Kante, Linie, Achse, Bemaßung, planare Flächen und Oberflächen, konischen Flächen und Oberflächen, kreisförmige Kanten und Referenzebenen. Klicken Sie auf Richtung umkehren , um die Musterrichtung umzukehren.
Abstand und referenzierte Kopien Legt die Anzahl und den Abstand der referenzierten Kopien unabhängig voneinander fest.

Abstand

Legt den Abstand zwischen referenzierten Musterkopien für Richtung 1 fest.

Nummer der referenzierten Kopien

Legt die Anzahl der referenzierten Musterkopien für Richtung 1 fest. Diese Anzahl umfasst die ursprünglichen Features bzw. die ursprüngliche Auswahl.

Bis Referenz Legt die Anzahl der referenzierten Kopien und den Abstand auf Basis der ausgewählten Referenzgeometrie fest.

Referenzgeometrie

Legt die das Muster steuernde Referenzgeometrie fest.

Offset-Abstand

Legt den Abstand der letzten referenzierten Musterkopie von der Referenzgeometrie fest.

Offset-Richtung umkehren

Kehrt die Richtung um, in der das Muster von der Referenzgeometrie versetzt ist.

Schwerpunkt

Berechnet den Offset-Abstand von der Referenzgeometrie zum Schwerpunkt des Features mit dem Muster.

Ausgewählte Referenz

Berechnet den Offset-Abstand von der Referenzgeometrie zu einer Geometriereferenz eines ausgewählten Ausgangs-Features.

Ausgangsreferenz

Legt fest, von welcher Feature-Ausgangsgeometrie ausgehend der Offset-Abstand berechnet wird.

Richtung 2

Erstellt ein Muster in eine zweite Richtung.

Symmetrisch Erstellt ein symmetrisches Muster in Richtung 2 mit dem Ausgangs-Feature und den Richtung 1-Parametern.

Musterrichtung Legt die Richtung für das Muster Richtung 2 fest. Wählen Sie eine lineare Kante, Linie, Achse, Bemaßung, planare Flächen und Oberflächen, konischen Flächen und Oberflächen, kreisförmige Kanten und Referenzebenen.
Abstand und referenzierte Kopien Legt die Anzahl und den Abstand der referenzierten Kopien unabhängig voneinander fest.

Abstand

Legt den Abstand zwischen referenzierten Musterkopien für Richtung 1 fest.

Anzahl der referenzierten Kopien

Legt die Anzahl der referenzierten Musterkopien für Richtung 1 fest. Diese Anzahl umfasst die ursprünglichen Features bzw. die ursprüngliche Auswahl.
Versatz von Referenzpunkt Legt die Anzahl der referenzierten Kopien und den Abstand auf Basis der ausgewählten Referenzgeometrie fest.

Referenzgeometrie

Legt die Referenzgeometrie fest, die das Muster steuert.

Offset-Abstand

Legt den Abstand der letzten referenzierten Kopie des Musters von der Referenzgeometrie fest.

Offset-Richtung umkehren

Kehrt die Richtung um, in der das Muster von der Referenzgeometrie versetzt wird.

Schwerpunkt

Berechnet den Abstand von der Referenzgeometrie zum Schwerpunkt des Muster-Features.

Ausgewählte Referenz

Berechnet den Offset-Abstand von der Referenzgeometrie zu einer ausgewählten Ausgangs-Feature-Geometrie.

Ausgangsreferenz

Definiert, von welcher Ausgangs-Feature-Geometrie der Offset-Abstand berechnet werden soll.
Muster nur für Ausgangselement Erstellt ein lineares Muster in Richtung 2, wobei nur die Ausgangs-Features verwendet und die referenzierten Musterkopien von Richtung 1 nicht repliziert werden.
Option Muster nur für Ausgangselement aktiviert. Das Ausgangs-Feature wird nur in Richtung 2 repliziert. Option Muster nur für Ausgangselement deaktiviert. Das gesamte lineare Muster wird in Richtung 2 repliziert.

Features für Muster

Features für Muster Erstellt das Muster unter Verwendung des Features, das Sie als Ausgangs-Feature auswählen.

Flächen für Muster

Flächen für Muster Erstellt das Muster mit den Flächen, aus denen das Feature besteht. Wählen Sie im Grafikbereich alle Flächen des Features aus. Dies bietet sich bei Modellen an, bei denen nur die Flächen, die das Feature bilden, importiert werden und nicht das Feature selbst.
Wenn Sie die Option Flächen für Muster verwenden, muss das Muster innerhalb derselben Fläche oder Begrenzung bleiben. Es darf nicht über Begrenzungen hinaus reichen. Durch einen Schnitt über die ganze Fläche oder über verschiedene Elemente (wie eine erhöhte Kante) werden beispielsweise eine Begrenzung und separate Flächen erstellt, wodurch das Muster nicht fortgesetzt wird.

Körper für Muster

Volumen-/Oberflächenkörper für Muster Erstellt das Muster unter Verwendung der Körper, die Sie in einem Mehrkörper-Teil auswählen.

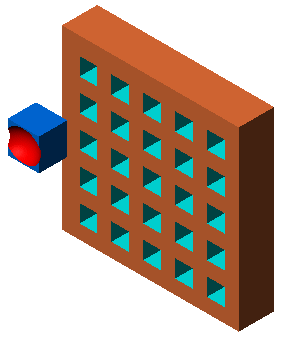

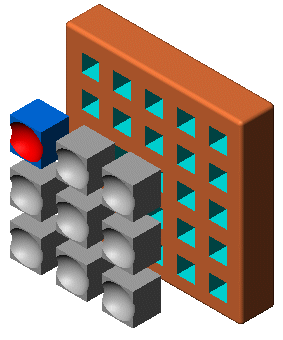

Mehrkörper-Teil mit Körper für Muster Lineares Muster erstellt

Zu umgehende referenzierte Kopien

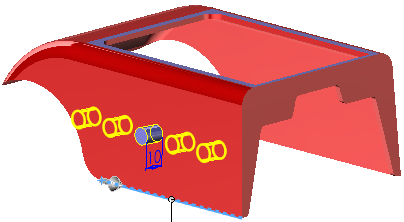

Zu umgehende referenzierte Kopien Ignoriert die referenzierten Musterkopien, die Sie im Grafikbereich auswählen, wenn Sie das Muster erstellen. Wenn Sie die Maus über die einzelnen referenzierten Musterkopien bewegen, ändert sich der Zeiger zu . Klicken Sie zum Auswählen einer referenzierten Musterkopie. Die Koordinaten der referenzierten Musterkopie werden eingeblendet. Um die referenzierte Kopie des Musters wiederherzustellen, klicken Sie erneut auf die referenzierte Kopie.

Feature-Bereich

Wenden Sie auf einen oder mehrere Mehrkörper-Teile Features an, indem Sie Geometriemuster unter Optionen auswählen, und Feature-Bereich, um die Körper auszuwählen, die das Feature enthalten sollen.
Erstellen Sie das Modell, dem Sie die Features für Mehrkörper-Teile hinzufügen möchten, bevor Sie diese Features hinzufügen.
  Alle Körper Mit dieser Option wird das Feature immer, wenn es neu aufgebaut wird, auf alle Körper angewendet. Wenn Sie dem Modell Körper hinzufügen, die vom Feature geschnitten werden, werden auch diese neuen Körper neu aufgebaut, damit das Feature enthalten ist.
Linear-austragen- und Kuppel-Features auf alle Körper angewendet
  Ausgewählte Körper Bei dieser Option wird das Feature auf die von Ihnen ausgewählten Körper angewendet. Wenn Sie dem Modell neue Körper hinzufügen, die vom Feature geschnitten werden, müssen Sie mit „Feature bearbeiten“ das Muster-Feature bearbeiten, diese Körper auswählen und sie der Liste der ausgewählten Körper hinzufügen. Wenn Sie die neuen Körper nicht der Liste der ausgewählten Körper hinzufügen, bleiben sie intakt.
Linear-austragen- und Kuppel-Features auf ausgewählten Körper angewendet
  Automatisch auswählen (verfügbar, wenn Sie auf Ausgewählte Körper klicken) Wenn Sie ein Modell mit Mehrkörper-Teilen erstellen, verarbeitet das Feature automatisch alle relevanten Schnitt-Teile. Die Option Automatisch auswählen ist schneller als die Option Alle Körper, da sie nur die Körper auf der ursprünglichen Liste betrifft und nicht das gesamte Modell neu aufgebaut wird. Wenn Sie auf Ausgewählte Körper klicken und Automatisch auswählen deaktivieren, müssen Sie im Grafikbereich die Körper auswählen, die enthalten sein sollen.
Betroffene Volumenkörper (verfügbar, wenn Sie Automatisch auswählen deaktivieren) Zur Auswahl der betroffenen Körper im Grafikbereich.

Optionen

Skizze variieren Erlaubt die Änderung des Musters bei der Wiederholung.
Geometriemuster Erstellt das Muster unter Verwendung nur der Geometrie (Flächen und Kanten) der Features und nicht durch Bemustern und Lösen jeder einzelnen referenzierten Kopie des Features. Geometriemuster beschleunigt Erstellung und Neuaufbau des Musters. Sie können keine Geometriemuster von Features erstellen, deren Flächen mit dem restlichen Teil verschmolzen sind.
Visuelle Eigenschaften fortsetzen Überträgt SOLIDWORKS Daten in Bezug auf Farben, Texturen und Gewindedarstellungen auf alle referenzierten Kopien eines Musters.

Zu variierende Instanzen

Diese Option ist nur verfügbar, wenn Sie ein Feature für die referenzierte Musterkopie auswählen.

Inkremente Richtung 1

Abstandsinkremente Richtung 1 Erhöht kumulativ den Abstand zwischen den Mitten der Musterinstanzen in Richtung 1.

Wenn der Abstand zwischen Zeilen im Muster beispielsweise 1,5 mm beträgt und Sie 0,3 mm für Abstandsinkrement eingeben, dann wird die zweite Zeile 1,8 mm von der ersten entfernt platziert, die dritte Zeile 2,1 mm von der zweiten entfernt und die vierte Zeile 2,4 mm von der dritten entfernt.
  In Richtung 1 variierende Feature-Bemaßungen auswählen Zeigt Bemaßungen des Ausgangs-Features in einer Tabelle an. Klicken Sie im Grafikbereich auf die Bemaßungen des Ausgangs-Features, um die Tabelle anzuzeigen. Fügen Sie einen Wert in der Spalte Inkrement hinzu, um die Größe der Feature-Bemaßung für Richtung 1 zu erhöhen oder zu reduzieren.
Die gleichen Felder gelten auch für Inkremente Richtung 2.

Geänderte Instanzen

Listet die einzelnen Instanzen auf, die geändert werden. Sie werden durch ihre Spalten- und Zeilennummer im Muster identifiziert.

Um eine einzelne Instanz zu ändern, klicken Sie mit der linken Maustaste auf die Instanzmarkierung im Grafikbereich und wählen Sie Exemplar ändern aus. Sie können Werte eingeben, um die Abstände und Bemaßungen in der Beschreibung zu überschreiben.

Um eine geänderte Instanz zu entfernen, klicken Sie mit der rechten Maustaste auf die Instanz im Feld und wählen Löschen aus. Um alle geänderten Instanzen zu entfernen, klicken Sie mit der rechten Maustaste in das Feld und wählen Alle löschen aus.
