Erstellen von Bildausschnitt- und Detailansichten ohne Kontur

Bildausschnitt- und Detailansichten unterstützen keine Kontur.

Bildausschnitt ohne Kontur

Bildausschnitt mit ganzer Kontur

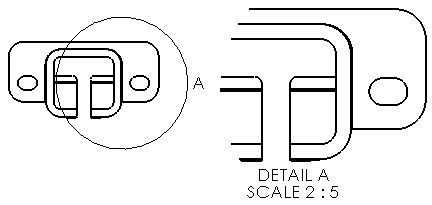

Detailansicht ohne Kontur

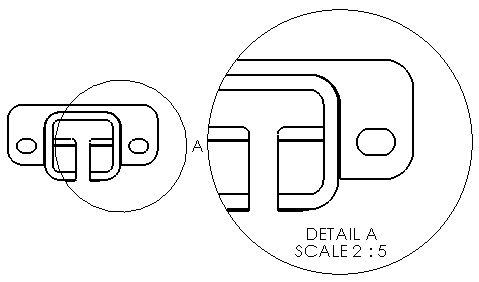

Detailansicht mit ganzer Kontur

So erstellen Sie einen Bildausschnitt ohne Kontur:

1. Skizzieren Sie in einer Zeichenansicht ein geschlossenes Profil, wie z. B. einen Kreis.


2. Wählen Sie den Kreis aus.
3. Klicken Sie auf Bildausschnitt (Zeichnungs-Symbolleiste) oder auf Einfügen > Zeichenansicht > Bildausschnitt.


4. Wählen Sie die Zeichenansicht aus.
5. Wählen Sie im PropertyManager unter Bildausschnitt die Option Keine Kontur aus.


6. Klicken Sie auf .
