Anzeigen von Doppelbemaßungen in Symbolen für Form- und Lagetoleranzen

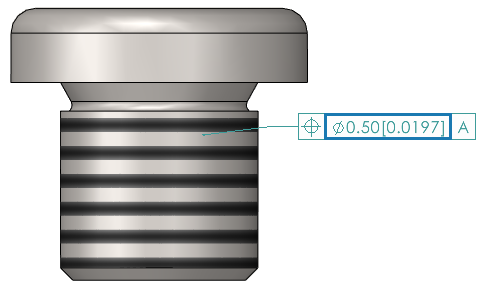

Wenn Sie Symbole für Form- und Lagetoleranzen erstellen, können Sie Doppelbemaßungen anzeigen.

Die Doppelbemaßungen zeigen zwei Wertesätze, wie Zoll und Millimeter, innerhalb einer einzigen Bemaßung an.

So zeigen Sie Doppelbemaßungen in Symbolen für Form- und Lagetoleranzen an:

  1. Klicken Sie in einem Teil oder einer Zeichnung auf Form- und Lagetoleranz (MBD Dimension-Symbolleiste).
  2. Klicken Sie in den Grafikbereich, um das Symbol zu positionieren.
  3. Wählen Sie im Dialogfeld Toleranz die Option Bereich aus.
  4. Wählen Sie im Dialogfeld Toleranz die Option Doppelbemaßungen anzeigen aus.
  5. Klicken Sie im PropertyManager Form- und Lagetoleranz auf .
