Anzeigen von transparenten Modellen

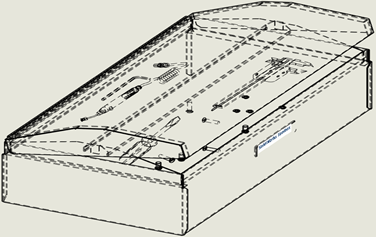

In Zeichnungen mit den Modi Verdeckte Kanten ausgeblendet und Verdeckte Kanten sichtbar können Sie Transparenzmodelle anzeigen.

In den Anzeigestatus „Verdeckte Kanten ausgeblendet“ und „Verdeckte Kanten sichtbar“ können Sie durch transparente Körper hindurchsehen, einschließlich Komponenten in Baugruppen und Körper in Mehrkörperteilen.
Nur für Hochwertige Zeichnungsansichten verfügbar

So zeigen Sie transparente Modelle an:

  1. Klicken Sie auf Extras > Optionen > Dokumenteigenschaften > Detaillierung und wählen Sie Durch transparente Komponenten in HLR/HLV sehen aus.
  2. Wählen Sie im PropertyManager unter Anzeigeart die Option Durch transparente Komponenten sehen aus, um transparente Komponenten anzuzeigen.
