Durch Verbesserungen der Funktion Automatische Reparatur für konzentrische und parallele Verknüpfungen wurden weitere Kriterien für die Identifizierung von Ersatzelementen hinzugefügt.
Bei konzentrischen Verknüpfungen repariert SOLIDWORKS die fehlende Referenz, indem eine Fläche auf derselben Komponente ausgewählt wird, die einen anderen Durchmesser und dieselbe Achsenposition aufweist.
Bei parallelen Verknüpfungen repariert SOLIDWORKS die fehlende Referenz, indem eine Referenz auf derselben Komponente ausgewählt wird, die eine andere Position aufweist. Bei planaren Flächen wird die fehlende Referenz mit einer anderen planaren Fläche repariert, die dieselbe Ausrichtung aufweist. Bei Ebenenreferenzen wird die fehlende Referenz mit einer anderen Ebene repariert, die dieselbe Ausrichtung aufweist. Wenn keine passende Ebene verfügbar ist, verwendet SOLIDWORKS eine planare Fläche mit derselben Ausrichtung, um die fehlende Ebenenreferenz zu reparieren.
So lassen Sie eine fehlende Verknüpfungsreferenz automatisch reparieren:
- Öffnen Sie ein Modell mit einem konzentrischen Verknüpfungsfehler.

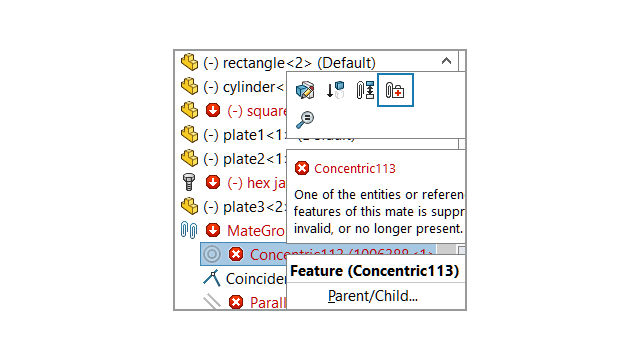

- Klicken Sie mit der rechten Maustaste auf die Verknüpfung und klicken Sie in der Kontext-Symbolleiste für die Verknüpfung auf Automatische Reparatur
. Wenn SOLIDWORKS den Fehler nicht beheben kann, werden Sie aufgefordert, die Verknüpfung manuell zu lösen.
