Dieser Sondierungszyklus misst die Steigung einer ausgewählten Oberfläche zwischen zwei Punkten in Bezug auf die vierte Achse.
Die ausgewählte Oberfläche muss so gewählt werden, dass die Steigung zwischen den sondierten Punkten auf der X- oder Y-Achse gemessen wird. Sie können den resultierenden Wert zum Kompensieren der Rotationsachse verwenden.

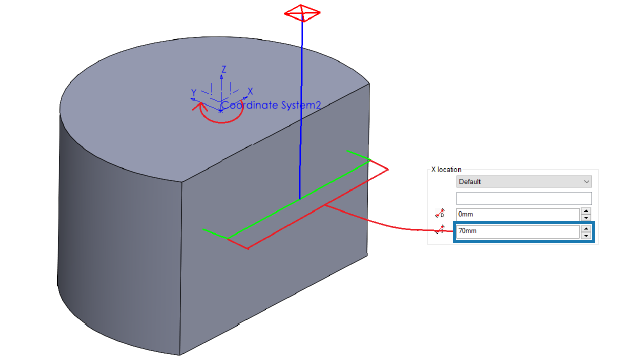

Die X- und Y-Koordinaten des Oberflächenschwerpunkts sind der Ausgangspunkt des Werkzeugwegs. SOLIDWORKS CAM positioniert die Sondierungspunkte, basierend auf dem zugewiesenen Abstand zwischen den beiden Sondierungspunkten, symmetrisch um diesen Startpunkt.
Die Bewegungen der Sonde verlaufen parallel zur Achse. SOLIDWORKS CAM misst den Abstand vom Referenzpunkt auf der Oberfläche. Für die Sondierungsbewegungen kann der Abstand größer oder kleiner als der definierte Abstand sein.
