Die Sondierungszyklen Winkelmessung (X-Achse) und Winkelmessung (Y-Achse) durchlaufen zwei Punkte auf einer ausgewählten Oberfläche und berechnen den Winkel der Fläche in Bezug auf die X- bzw. Y-Achse.

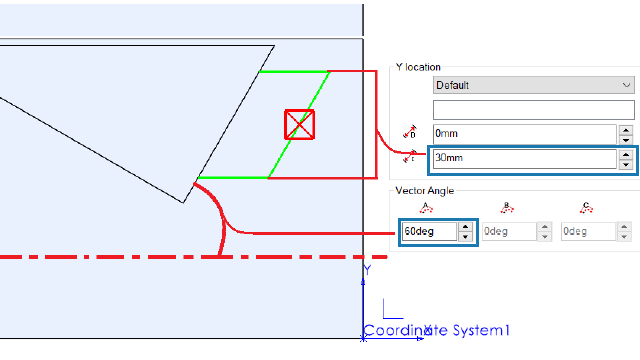

SOLIDWORKS CAM positioniert die beiden Punkte symmetrisch um den Mittelpunkt der ausgewählten Fläche. Im Dialogfeld Operationsparameter auf der Registerkarte Sonde können Sie unter Sondenzyklus den Abstand zwischen den Punkten in Inkrementeller Abstand für die X-Position und die Y-Position angeben.
Die Normale der ausgewählten planaren Fläche muss senkrecht zur Z-Achse des Setups liegen, in das die Sonde eingeführt wird.
