Sie können die Höhe der Inseln für 2,5D-Features in zwei Richtungen definieren.
In früheren Versionen hat SOLIDWORKS CAM automatisch die Inselhöhe vom obersten Punkt der Inselfläche bis zum unteren Ende des Features angegeben. Wenn die Inselfläche eine andere Höhe als die obere Fläche des Features hatte, war die resultierende Insel im Vergleich zur Feature-Höhe kürzer. Sie konnten die Inselhöhe nicht in die andere Richtung erhöhen, um sie an die Feature-Höhe anzupassen.

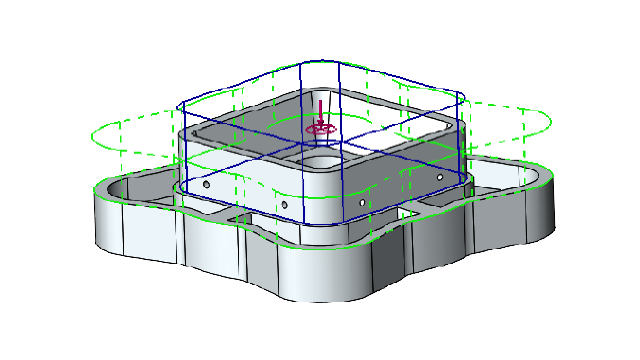

Im PropertyManager 2,5D-Feature: Inselelemente können Sie die Inselhöhe unter Endbedingung - Richtung 2 angeben. Sie können die Höhe in die Richtungen Z+ und Z- definieren. Die mit Endbedingung - Richtung 2 verknüpfte Richtung liegt entgegengesetzt zum unteren Profil des Insel-Features.
