Hinzufügen untergeordneter Bedingungen zu Stücklisten

Sie können Bedingungen hinzufügen, um das Hinzufügen von untergeordneten Elementdatensätzen basierend auf dem Status und den Feldwerten des Datensatzes einzuschränken. Auf diese Weise können Unternehmensrichtlinien zum Hinzufügen von Stücklisten-Datensätzen einfacher angewendet werden.

So fügen Sie untergeordnete Bedingungen zu Stücklisten hinzu:

  1. Wählen Sie in der Systemverwaltung unter Strukturen ein Objekt aus und klicken Sie auf Bearbeiten .
  2. Öffnen Sie den Assistenten Stücklisten.

    Wenn Sie einen Datensatz oder ein Dokumentobjekt bearbeiten, das kein SOLIDWORKS PDM Objekt ist, klicken Sie auf die Registerkarte Stückliste.

  3. Wählen Sie das Objekt Stückliste in der Liste aus und klicken Sie auf Bearbeiten .

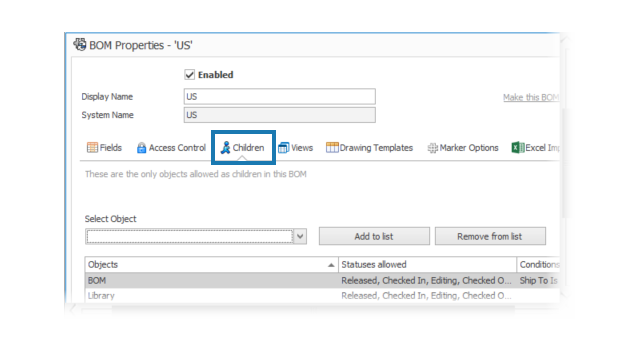

  4. Klicken Sie im Dialogfeld Stücklisteneigenschaften auf die Registerkarte Kind-Elemente.
  5. Klicken Sie auf die Zelle unter Status erlaubt für die Stücklistenvariante und wählen Sie den gewünschten Status aus.
  6. Klicken Sie in der Spalte Bedingungen für ein Stücklistenobjekt auf die Auslassungszeichen in der Zelle, um Bedingungen hinzuzufügen, die das Hinzufügen von Elementen zur Stückliste einschränken.
  7. Geben Sie im Dialogfeld Hinzufügen von Artikeln zur Stückliste nicht zulassen, wenn diese Bedingungen erfüllt sind die erforderlichen Bedingungen und eine Warnmeldung ein.
  8. Klicken Sie auf Speichern und schließen.
