Ergebnisse vergleichen

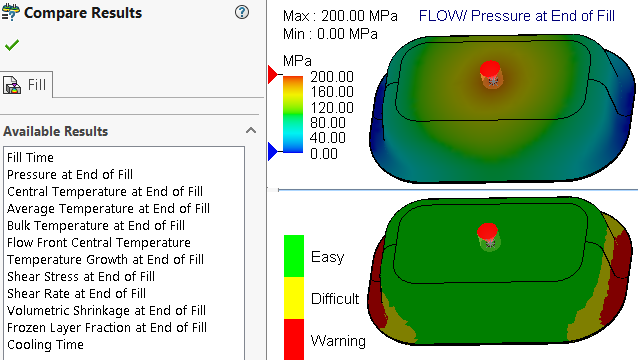

Sie können vier verschiedene Ergebnisdarstellungen aus einer Studie in geteilten Ansichtsfenstern anzeigen.

So zeigen Sie mehrere Ergebnisdarstellungen nach dem Ausführen einer Studie an:

Wählen Sie eine der folgenden Optionen aus:
  • Klicken Sie auf Ergebnisse vergleichen (Plastics CommandManager).
  • Klicken Sie in der PlasticsManager Struktur einer Studie mit der rechten Maustaste auf Ergebnisse und klicken Sie auf Ergebnisse vergleichen.
Im PropertyManager Ergebnisse vergleichen sind die folgenden Optionen verfügbar:
Option Beschreibung
Ansichten synchronisieren Wendet dieselbe Ansichtsausrichtung auf alle Ansichtsbereiche an.
Bild speichern Speichert die geteilte Ansicht der Mehrfachergebnisdarstellungen im .png-Bildformat.

Sie können auch die Maximal- und Minimalwerte der in den Ansichtsfenstern angezeigten Ergebnisse angeben, einen Isoflächen-Modus anzeigen und die verfügbaren Werkzeuge zur Anzeige von Animationen verwenden.
