Leistungsverbesserungen

Durch mehrere Funktionsverbesserungen wurden die Leistung und Genauigkeit von Simulationsstudien verbessert.

  • Ergebnisse aus Studien mit abgesetzten Verschiebungen oder abgesetzten Rotationen, die auf große Flächen mit verteilter Verbindung angewendet werden, sind genauer.

    Die Lösungszeit für diese Studien ist mit dem Intel Direct Sparse Solver kürzer. In früheren Versionen, in denen die Anzahl der Kopplungsknoten sehr groß war, war nur ein Teil der Kopplungsknoten an den verteilten Kopplungsbedingungen beteiligt. In SOLIDWORKS Simulation 2024 umfassen die verteilten Kopplungsbedingungen für abgesetzte Verschiebungen oder abgesetzte Drehungen alle Kopplungsknoten.

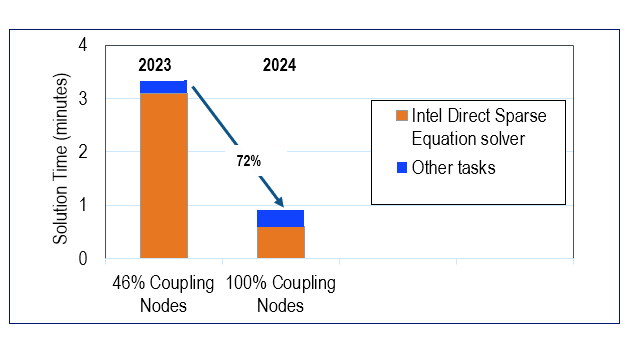

    Das Bild zeigt die Leistungssteigerung des Intel Direct Sparse Solvers für ein Modell, bei dem eine abgesetzte Verschiebung mit verteilter Kopplung auf ca. 29.600 Kopplungsknoten angewendet wird.

    Die Lösungszeit mit dem iterativen FFEPlus Gleichungslöser für ähnliche Studien ist in SOLIDWORKS Simulation 2024 nicht schneller. Die Spannungsergebnisse sind jedoch genauer, da alle Kopplungsknoten in der verteilten Kopplungsformel berücksichtigt werden.
  • Die Ausführung größerer linearer dynamischer Studien ist effizienter. Die Spannungsberechnung größerer linearer dynamischer Studien wird aufgrund der verbesserten Speicherzuweisung durch den Solver optimiert.
  • Die verbesserte Speicherschätzung, -zuweisung und -verwaltung durch den Solver ermöglicht die Fertigstellung großer Interaktionssätze von Oberfläche zu Oberfläche, die zuvor aufgrund von unzureichendem Arbeitsspeicher fehlgeschlagen waren. Diese Verbesserung gilt für SOLIDWORKS Simulation Professional und SOLIDWORKS Simulation Premium Lizenzen.​​​​​​​
  • Die Gesamtlösungszeit für die meisten statischen und thermischen Studien, die mit dem Intel Direct Sparse Solver gelöst wurden, wird um mehr als 10 % reduziert. Durch die Aktualisierung des Intel Direct Sparse Solvers mit den neuen Intel MKL-Bibliotheken und die parallele Neuanordnung mit dem Format Variable Block Sparse Row (VBSR) wurde die Leistung des Solvers verbessert.
