Sie können Ordinatenmaße mit Hilfe von Befehlen auf dem Kontextmenü modifizieren.
Modifizieren von Ordinatenmaßen:
Klicken Sie mit der rechten Maustaste auf das Ordinatenmaß, wählen Sie Anzeigeoptionen, und wählen Sie dann aus den folgenden Optionen aus:
| Option |
Bezeichnung |
|---|
| Ordinate ausrichten |
Richtet alle Bemaßungen entlang der Ordinate auf die 0.0 Ordinate aus. |
|---|
| Knick |
Biegt die Bemaßungslinie und ermöglicht so die Neupositionierung der Bemaßung. |
|---|
| Ordinate neu knicken |
Wendet den automatischen Knick-Algorithmus auf die Ordinatenmaße an. |
|---|

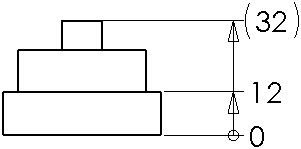

| Klammern anzeigen |
Setzt die ausgewählten Bemaßungen in Klammern.
|
|---|

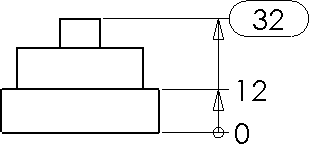

| Als Prüfmaß anzeigen |
Zeigt die ausgewählten Bemaßungen als Prüfmaße an.
|
|---|
