Quando si apre un disegno, se le quote sono cambiate dall'ultimo salvataggio, le quote modificate vengono evidenziate.
 |

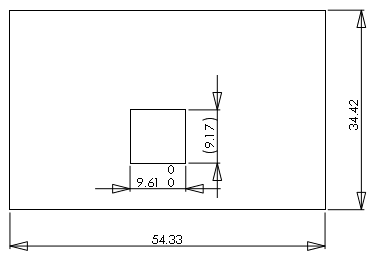

| Prima delle modifiche |
 |

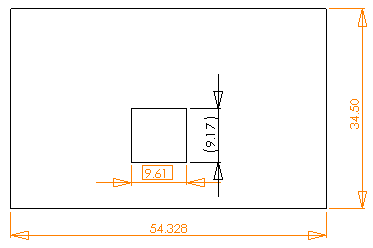

| Dopo le modifiche |
Se l'evidenziatura è attivata, vengono evidenziate nei disegni le seguenti modifiche:
- Modifiche al modello che causano una variazione dei valori numerici di base.
- Quote importate in cui il tipo o il valore di tolleranza è stato cambiato nel modello.
- Quote importate con una variazione in Aggiungi parentesi o Quota d'ispezione.
- Quote importate con una variazione in Testo della quota (l'impostazione di default è <DIM>).
Se si passa con il mouse su una delle quote modificate, viene mostrata la quota precedente.
|
|
|
Quote modificate
|
|
|
|
Tolleranza modificata
|
