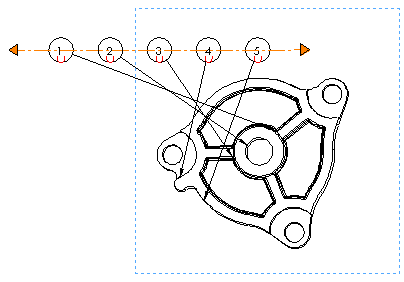

Le linee magnetiche rappresentano un metodo conveniente per allineare le bollature lungo una linea in qualsiasi angolo.
Associare le bollature a linee magnetiche, scegliere se le bollature devono essere distanziate uniformemente e spostare liberamente le linee, all'angolazione desiderata, nel disegno.
- È possibile inserire più linee magnetiche in una vista di disegno.
- Le linee magnetiche non vengono stampate.
- Le bollature mantengono il relativo allineamento quando le linee magnetiche non sono visibili.
- Quando si trascina una bollatura in un'altra bollatura su una linea magnetica, le bollature si scambiano di posizione.
- È possibile inserire bollature prima o dopo l'inserimento di linee magnetiche.
- È possibile inserire automaticamente linee magnetiche quando si utilizza il comando Bollatura automatica.
Video: Esempio di linee magnetiche
