Si può modificare il formato della didascalia fori cambiando il file di definizione del formato didascalico del foro, calloutformat.txt.
Di seguito è riportato un esempio per modificare calloutformat.txt.
Usando il codice della libreria del simbolo, è possibile posizionare i simboli e ordinarli nella definizione di ogni tipo di creazione guidata fori. Per esempio, <MOD-DIAM> crea un simbolo diametrale. La fine del file contiene le descrizioni di testo delle variabili.
Le Didascalie fori utilizzano la Creazione guidata fori quando un foro è stato creato con questa procedura guidata. I formati di default per i tipi di Creazione guidata fori sono memorizzati in
<install_dir>\solidworks\lang\<language>\calloutformat.txt. Un secondo file, calloutformat_2.txt, è una versione semplificata. ed è disponibile per la modifica. Se si desidera utilizzare il secondo file, è necessario rinominarlo in calloutformat.txt, che è il nome di file a cui fa riferimento il software SOLIDWORKS. La posizione della cartella di default può essere impostata per File di formato della didascalia fori in .
*Ecco di seguito le valide variabili della Creazione guidata fori:
*VARIABILE
- *<hw-type>
- *<hw-std>
- *<hw-fsttyp>
- *<hw-fstsze>
- *<hw-cbdepth>
- *<hw-cbdia>
- *<hw-cdrlang>
- *<hw-cdrldepth>
- *<hw-cdrldia>
- *<hw-csang>
|
DESCRIZIONE*
- Tipo
- Standard
- Tipo di fissaggio
- Dimensione fissaggio
- Profondità della lamatura
- Diametro della lamatura
- Angolo ControForatura
- Profondità ControForatura
- Diametro ControForatura
- Angolo svasatura
|
Per usare il file di definizione:
- Individuare il tipo di foro desiderato.

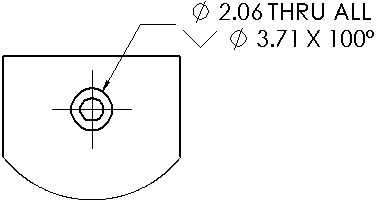

Definizione di un foro passante svasato:
COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
- Modificare la definizione.

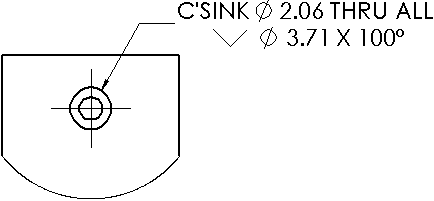

In questo esempio, il testo C'SINK e uno spazio vengono aggiunti prima del simbolo <MOD-DIAM>:
COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
