Estrusione di contorni di schizzo ombreggiati

Per estrudere contorni di schizzo ombreggiati:

  1. In modalità schizzo, fare clic su Contorni di schizzo ombreggiati (barra degli strumenti Schizzo) o su Strumenti > Impostazioni di schizzo > Contorni di schizzo ombreggiati.
    Utilizzare Contorni di schizzo ombreggiati per disattivare lo strumento.
  2. Creare uno schizzo che abbia più sottocontorni.

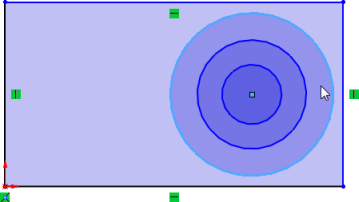

  3. Fare clic su qualsiasi sottocontorno dell'entità di schizzo e trascinarlo.
    L'intera entità di schizzo si sposta.

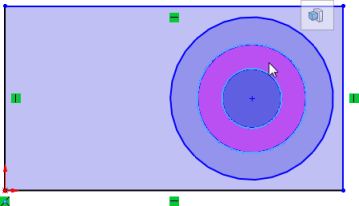

  4. Premere Alt e fare clic su un'area ombreggiata.
    Nella barra degli strumenti contestuale viene visualizzato lo strumento Estrusione/Base estrusa .
  5. Fare clic su Estrusione/Base estrusa.
  6. Impostare le opzioni nel PropertyManager e fare clic su .
    L'area ombreggiata è estrusa.
