La finestra di dialogo Confronto dati del test consente di confrontare i dati di riferimento ai dati della simulazione nei punti selezionati. È possibile basare i dati di riferimento sulle misurazioni in campo, su altre fonti esterne o su uno studio.
Per accedere a questa finestra di dialogo, fare clic su .
È possibile definire più studi per il confronto. I dati di riferimento sono espressi in termini di canali. Un canale è definito da una posizione, un componente risultante, un valore di riferimento o uno studio. È possibile definire i canali manualmente oppure automaticamente importando un file. Una posizione è definita da un vertice, un punto di riferimento o dalle tre coordinate cartesiane. È possibile confrontare i dati di riferimento con i risultati nodali degli studi statici, non lineari, termici e del test di caduta.
Il software genera una tabella che confronta i risultati degli studi selezionati ai canali di riferimento.
Tipo di studio
|
Selezionare il tipo di studio a cui confrontare i risultati della simulazione. È possibile scegliere:
-
Statico
-
Non lineare
-
Termico
-
Test di caduta
I risultati del tipo di studio selezionato dovrebbero includere i risultati associati ai dati di riferimento.
|
Dati del canale di riferimento
|
Specifica i dati da utilizzare come riferimento.
Dati del test .
|
Selezionare questa opzione se i dati di riferimento vengono richiamati dalle misurazioni in campo.
|
Risultati dello studio .
|
Selezionare questa opzione per utilizzare uno studio come fonte dei dati di riferimento e quindi selezionare lo studio di riferimento nel menu a discesa.
|
|
Tabella del canale
|
Elenca le informazioni sui dati del canale di riferimento.
Aggiungi.
|
Apre la finestra di dialogo Aggiungi canale che consente di definire nuovi canali o di modificare il canale selezionato.
|
Modifica .
|
Apre la finestra di dialogo Modifica canale per poter modificare il canale selezionato.
|
Cancella.
|
Elimina i canali selezionati.
|
Importa .
|
Consente di importare un file di testo (*.txt) o un file Excel (*.csv) con i dati del canale. La struttura del file è la seguente: - La prima riga contiene informazioni di intestazione arbitrarie.
- Ogni altra riga rappresenta un canale, con colonne contenenti le seguenti informazioni:
- Colonna 1 – Nome del canale
- Colonna 2 – Componente
- Colonna 3 – Valore di riferimento
- Colonna 4 – Unità dei valori misurati
- Colonna 5 – Tempo (utilizzato per test di caduta, studi non lineari per il controllo di forza e spostamento e studi termici transitori)
- Colonne 6, 7, 8 – Le coordinate X, Y e Z della posizione in cui avviene la misurazione
- Colonna 9 – Unità delle coordinate X, Y e Z
|
|
Confronto con risultati dello studio
|
Imposta gli studi con cui confrontare i dati del test.
Confronto .
|
Estrae i dati della simulazione e visualizza i risultati in una tabella.
|
|

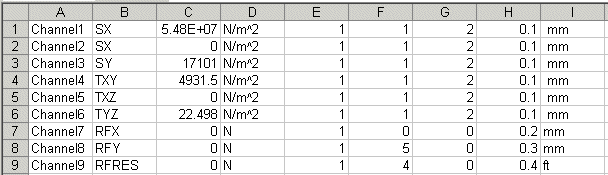

Esempio di Tabella del canale: File Excel (
*.csv)
Esempio di Tabella del canale: File di testo (
*.txt)
