PropertyManager Analisi di deviazione

Usare il PropertyManager Analisi di deviazione per visualizzare le deviazioni tra la mesh e le altre entità create referenziando la mesh.

Apparirà la mesh a colori o la deviazione sarà indicata dai raggi a colori. Sostare sopra la deviazione per valori di deviazione specifici. Un rapporto di deviazione dettagliato può essere salvato.

Tipo di analisi

  Deviazione da superficie a mesh Una visualizzazione a colori sulla mesh mostra la deviazione tra la superficie estratta e la mesh. Per ogni vertice nella mesh, il software calcolerà il punto più vicino normale alla superficie. DevAnlys_Surf.gif

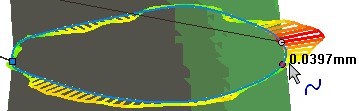

  Deviazione da curva a mesh Le spline a colori lungo la curva mostrano la deviazione tra i punti di campionatura sulla curva e i punti proiettati sulla mesh. DevAnlys_Curve.gif
  Deviazione da mesh a mesh Creare una mesh originale da usare come riferimento per generare un'altra mesh di lavorazione. Misurazione riportata alla mesh originale per garantire il mantenimento della mesh di lavoro entro la stabilita tolleranza. DevAnlys_Mesh.gif

Parametri di analisi

PM_Mesh.gif Mesh o sotto mesh Selezionare la mesh la cui deviazione è sotto esame.
surface.png, select_edges.png, PM_Mesh.gif Superfici, Curve, Mesh o sotto mesh di origine Selezionare le entità dalle quali si analizza la deviazione alla Mesh o sottomesh selezionata.
pattern_linear_count.png Sensibilità Imposta il numero di punti di campionatura usati. Per le curve, controlla il numero di raggi visualizzati.
dim_lin_d1.png Margine superiore Imposta la delimitazione di deviazione superiore.
Margine inferiore (non disponibile per Deviazione da curva a mesh). Imposta la delimitazione di deviazione inferiore.
  Calcola Visualizza l'analisi di deviazione.
  Rapporto Salva il rapporto di analisi di deviazione come file .txt.

Analisi della deviazione

Impostare i colori usati per la visualizzazione dell'analisi di deviazione. Il software rappresenta graficamente i valori tra le delimitazioni inferiore e superiore a colori continuamente in modifica. I valori sopra e sotto le delimitazioni sono rappresentati graficamente in un solo colore.
