L'aggiunta 3DEXPERIENCE (Design with SOLIDWORKS) integra le funzionalità di 3DEXPERIENCE basate sul cloud direttamente nell'interfaccia di Routing, migliorando la capacità di gestire componenti e assiemi di instradamento.
Con Routing Library Manager, è possibile:
| Scheda |
Operazione |

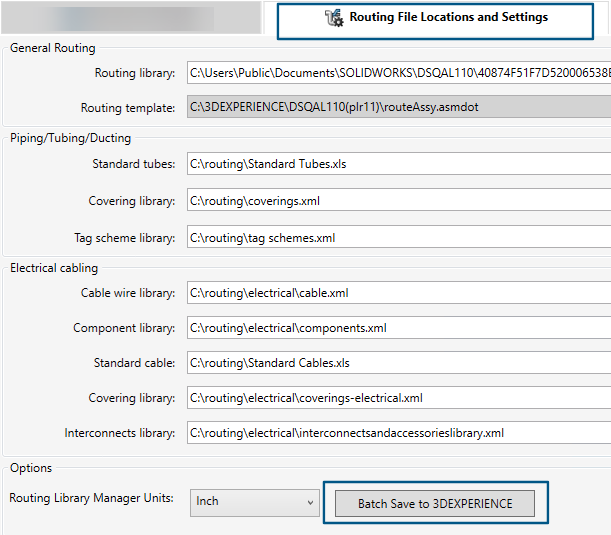

| Posizioni dei file di instradamento e Impostazioni |
- Caricare in batch la libreria dei componenti di instradamento da un computer locale su 3DEXPERIENCE Platform. Fare clic su Salva in batch in 3DEXPERIENCE.
Con il caricamento in batch, è possibile salvare solo i file SOLIDWORKS su 3DEXPERIENCE Platform.
- Scaricare in batch la libreria dei componenti di instradamento da 3DEXPERIENCE Platform.
- Per il Modello di instradamento, fare clic su Sfoglia per passare a una cartella. Nella finestra di dialogo, fare clic su Seleziona da 3DEXPERIENCE.
|
| Libreria guidata dei componenti |
Creare componenti nuovi o modificarli nella libreria sul computer locale o su 3DEXPERIENCE Platform. |
| Instradamento guidato dei componenti |
Salvare il componente definito sul computer locale o su 3DEXPERIENCE Platform. |
| Database Condotti e tubi |
Accedere a tutte le configurazioni dei componenti, Caricati o Non caricati su 3DEXPERIENCE Platform, utilizzando lo Stato componente. |
Inoltre, all'interno dell'interfaccia SOLIDWORKS Routing, l'aggiunta 3DEXPERIENCE consente di esplorare e aprire assiemi e componenti di instradamento dalla piattaforma in diverse aree chiave, tra cui:
- Il PropertyManager Proprietà del percorso per personalizzare le parti come tubi e gomiti.
- Lo strumento di selezione Da/A per l'inserimento dei componenti.
- Strumenti Riutilizza percorso.
- Opzioni Aggiungi coprigiunto e Modifica coprigiunto.
Questa funzionalità semplifica i flussi di lavoro gestendo componenti sia locali sia basati sul cloud all'interno di Routing, offrendo maggiore controllo e flessibilità.
