Creazione di Percorsi con cavi a nastro piegati

È ora possibile creare percorsi con cavi a nastro piegati.

Per creare un percorso con cavo a nastro piegato:

  1. inserire il primo connettore con cavo a nastro nell'assieme.
    Le azioni che ne derivano sono le seguenti:
    • si apre uno schizzo 3D in un sottoassieme di percorso nuovo.
    • Apparirà il PropertyManager di Percorso automatico.
    • Il nuovo sottoassieme di percorso viene creato e visualizzato nell'albero di disegno FeatureManager.
    • Apparirà un'asta del cavo a nastro che si estende dal connettore appena posizionato.
  2. Inserire il secondo connettore con cavo a nastro e come opzione i morsetti con cavo a nastro.
  3. Nel PropertyManager di Percorso automatico, in Modalità di instradamento, selezionare Percorso automatico.
  4. In Percorso automatico, selezionare Piegato.
  5. Definire il percorso del cavo:
    1. selezionare il punto alla fine del percorso del tubo iniziale sul primo connettore.
    2. Come opzione, tracciare le linee e selezionare l'asse dei morsetti per instradarli.
    3. Selezionare il punto alla fine del percorso del tubo iniziale sul secondo connettore.

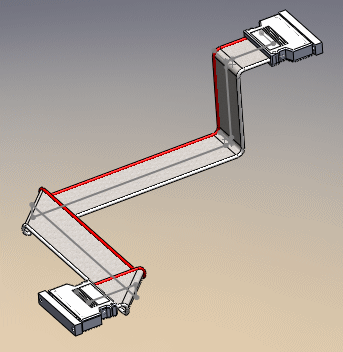

    Il software crea un percorso ortogonale tra i due connettori. Se possibile, percorsi alternativi validi vengono visualizzati in Percorsi alternativi. Passare ad una selezione per vedere un percorso alternativo nell'area grafica.

    Come avviene anche per le altre funzionalità di instradamento, quando si creano e si modificano percorsi con cavi a nastro sono disponibili tutti gli strumenti di schizzo. Per utilizzare gli strumenti di schizzo, aprire l'assieme del percorso con cavo a nastro e fare clic con il pulsante destro del mouse nell'area grafica. È possibile aggiungere o eliminare sia segmenti che quote.
  6. Per invertire la direzione di una piega, fare clic sul quadratino di ridimensionamento nell'area grafica.

  7. Per riposizionare i segmenti, selezionare Modifica (trascinamento) in Percorso automatico e trascinare i segmenti.

  8. Fare clic su .
    Lo schizzo 3D si chiuderà. Nell'albero di disegno FeatureManager del sottoassieme di percorso appare quanto segue:
    • La cartella Componenti contenente il connettore e il morsetto posizionati nel percorso.
    • La cartella Parti del percorso contenente il cavo creato quando si esce dallo schizzo.
    • La funzione Percorso contenente lo schizzo 3D che definisce il percorso del cavo.
    Per modificare un percorso esistente, fare clic con il tasto destro e selezionare Modifica percorso.
