Enfatizzazione dei contorni

Nelle viste in sezione, è possibile enfatizzare il contorno delle facce con taglio in conformità alla norma ISO 128-50. In genere, ciò significa impostare il contorno delle facce più spesso rispetto alle altre linee del modello nella vista in sezione.

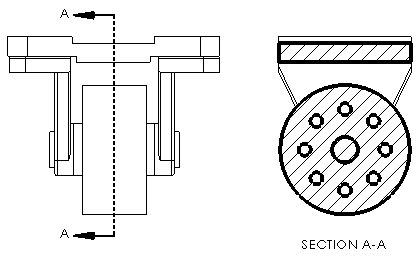

Enfatizzazione del contorno in una vista in sezione

Per enfatizzare il contorno in una vista in sezione:

  1. Selezionare una vista in sezione in un disegno.
  2. Nel PropertyManager, in Vista in sezione, selezionare Enfatizza contorno.
  3. Fare clic su .

Impostazione del carattere di linea per contorni enfatizzati

Per impostare il carattere di linea per contorni enfatizzati:

  1. In un disegno, fare clic su Strumenti > Opzioni > Proprietà del documento > Carattere di linea.
  2. Nella finestra di dialogo, in Tipo di bordo, selezionare Contorno di sezione enfatizzato.
  3. Impostare le opzioni.
  4. Fare clic su OK.
