Rotazione dei componenti Non è possibile ruotare un componente la cui posizione è fissa o totalmente definita. Si può ruotare solo un componente nei limiti consentiti dalle relazioni di accoppiamento. Argomento principaleSpostamento e rotazione dei componenti Spostamento dei componenti Fissare o raggruppare temporaneamente i componenti Rilevamento collisioni Dinamica fisica Video: Esempio di convogliatore in Dinamica fisica Gioco dinamico Finestra di dialogo Conferma spostamento Trascinamento di un componente per spostarlo Per ruotare un componente con la tecnica del trascinamento: fare clic con il tasto destro e trascinare il componente. Il componente ruota secondo i suoi gradi di mobilità. Per evitare questo comportamento, deselezionare Sposta componenti mediante trascinamento in Strumenti > Opzioni > Opzioni del sistema > Assiemi. Uso di una terna per spostare un componente Come ruotare un componente con una terna: Selezionare un componente. Selezionare un anello e trascinare. Inoltre: per lo snap, fare clic con il pulsante destro del mouse sull'anello selezionato e selezionare Snap durante il trascinamento. Vicino all'anello, l'incremento di snap è 90°. Tale incremento diminuisce via via che il puntatore si allontana dall'anello. Per ruotare con incrementi preimpostati, fare clic con il pulsante destro del mouse sull'anello selezionato e selezionare Ruota 90° o Ruota 180°. Per immettere incrementi specifici, fare clic con il tasto destro sulla sfera centrale e selezionare Mostra delta di rotazione XYZ Box. Fare clic nell'area grafica per disattivare la terna. Per spostare o allineare la terna: trascinare la sfera centrale per trascinare liberamente la terna. Alt + trascina la sfera centrale o un braccio e rilasciarlo su un bordo o faccia per allineare la terna con il bordo o faccia. Fare clic con il tasto destro sulla sfera centrale e selezionare Allinea a, Allinea con origine del componente o Allinea con origine dell'assieme. Uso del PropertyManager per ruotare un componente Per ruotare un componente con il PropertyManager: Fare clic su Ruota il componente (barra degli strumenti Assieme) oppure selezionare Strumenti > Componente > Ruota . Viene visualizzato il PropertyManager Ruota il componente e il puntatore si trasforma in . Selezionare uno o più componenti nell'area grafica. Selezionare un elemento dall'elenco Ruota per spostare i componenti in uno dei seguenti modi: Opzione Descrizione Trascinamento libero Selezionare un componente e trascinarlo in una qualsiasi direzione. Intorno all'entità Selezionare una linea, un bordo o un asse quindi trascinare un componente intorno all'entità selezionata. Per Delta XYZ Immettere un valore X, Y o Z nel PropertyManager e fare clic su Applica. Il componente si sposta intorno all'asse dell'assieme secondo il valore angolare specificato. È possibile ruotare un componente o un gruppo di componenti dopo l'altro; lo strumento resta attivo finché non vi si fa nuovamente clic sopra o si seleziona un altro strumento. In Opzioni avanzate, selezionare Questa configurazione per applicare la rotazione dei componenti solo alla configurazione attiva. Al termine, fare clic su o di nuovo su Ruota il componente .
Rotazione dei componenti Non è possibile ruotare un componente la cui posizione è fissa o totalmente definita. Si può ruotare solo un componente nei limiti consentiti dalle relazioni di accoppiamento. Argomento principaleSpostamento e rotazione dei componenti Spostamento dei componenti Fissare o raggruppare temporaneamente i componenti Rilevamento collisioni Dinamica fisica Video: Esempio di convogliatore in Dinamica fisica Gioco dinamico Finestra di dialogo Conferma spostamento Trascinamento di un componente per spostarlo Per ruotare un componente con la tecnica del trascinamento: fare clic con il tasto destro e trascinare il componente. Il componente ruota secondo i suoi gradi di mobilità. Per evitare questo comportamento, deselezionare Sposta componenti mediante trascinamento in Strumenti > Opzioni > Opzioni del sistema > Assiemi. Uso di una terna per spostare un componente Come ruotare un componente con una terna: Selezionare un componente. Selezionare un anello e trascinare. Inoltre: per lo snap, fare clic con il pulsante destro del mouse sull'anello selezionato e selezionare Snap durante il trascinamento. Vicino all'anello, l'incremento di snap è 90°. Tale incremento diminuisce via via che il puntatore si allontana dall'anello. Per ruotare con incrementi preimpostati, fare clic con il pulsante destro del mouse sull'anello selezionato e selezionare Ruota 90° o Ruota 180°. Per immettere incrementi specifici, fare clic con il tasto destro sulla sfera centrale e selezionare Mostra delta di rotazione XYZ Box. Fare clic nell'area grafica per disattivare la terna. Per spostare o allineare la terna: trascinare la sfera centrale per trascinare liberamente la terna. Alt + trascina la sfera centrale o un braccio e rilasciarlo su un bordo o faccia per allineare la terna con il bordo o faccia. Fare clic con il tasto destro sulla sfera centrale e selezionare Allinea a, Allinea con origine del componente o Allinea con origine dell'assieme. Uso del PropertyManager per ruotare un componente Per ruotare un componente con il PropertyManager: Fare clic su Ruota il componente (barra degli strumenti Assieme) oppure selezionare Strumenti > Componente > Ruota . Viene visualizzato il PropertyManager Ruota il componente e il puntatore si trasforma in . Selezionare uno o più componenti nell'area grafica. Selezionare un elemento dall'elenco Ruota per spostare i componenti in uno dei seguenti modi: Opzione Descrizione Trascinamento libero Selezionare un componente e trascinarlo in una qualsiasi direzione. Intorno all'entità Selezionare una linea, un bordo o un asse quindi trascinare un componente intorno all'entità selezionata. Per Delta XYZ Immettere un valore X, Y o Z nel PropertyManager e fare clic su Applica. Il componente si sposta intorno all'asse dell'assieme secondo il valore angolare specificato. È possibile ruotare un componente o un gruppo di componenti dopo l'altro; lo strumento resta attivo finché non vi si fa nuovamente clic sopra o si seleziona un altro strumento. In Opzioni avanzate, selezionare Questa configurazione per applicare la rotazione dei componenti solo alla configurazione attiva. Al termine, fare clic su o di nuovo su Ruota il componente .
Trascinamento di un componente per spostarlo Per ruotare un componente con la tecnica del trascinamento: fare clic con il tasto destro e trascinare il componente. Il componente ruota secondo i suoi gradi di mobilità. Per evitare questo comportamento, deselezionare Sposta componenti mediante trascinamento in Strumenti > Opzioni > Opzioni del sistema > Assiemi.

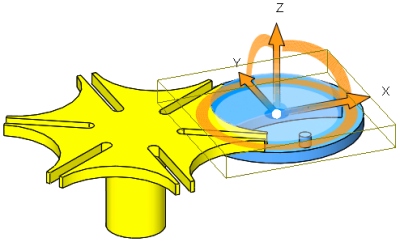

Uso di una terna per spostare un componente Come ruotare un componente con una terna: Selezionare un componente. Selezionare un anello e trascinare. Inoltre: per lo snap, fare clic con il pulsante destro del mouse sull'anello selezionato e selezionare Snap durante il trascinamento. Vicino all'anello, l'incremento di snap è 90°. Tale incremento diminuisce via via che il puntatore si allontana dall'anello. Per ruotare con incrementi preimpostati, fare clic con il pulsante destro del mouse sull'anello selezionato e selezionare Ruota 90° o Ruota 180°. Per immettere incrementi specifici, fare clic con il tasto destro sulla sfera centrale e selezionare Mostra delta di rotazione XYZ Box. Fare clic nell'area grafica per disattivare la terna. Per spostare o allineare la terna: trascinare la sfera centrale per trascinare liberamente la terna. Alt + trascina la sfera centrale o un braccio e rilasciarlo su un bordo o faccia per allineare la terna con il bordo o faccia. Fare clic con il tasto destro sulla sfera centrale e selezionare Allinea a, Allinea con origine del componente o Allinea con origine dell'assieme.
Uso del PropertyManager per ruotare un componente Per ruotare un componente con il PropertyManager: Fare clic su Ruota il componente (barra degli strumenti Assieme) oppure selezionare Strumenti > Componente > Ruota . Viene visualizzato il PropertyManager Ruota il componente e il puntatore si trasforma in . Selezionare uno o più componenti nell'area grafica. Selezionare un elemento dall'elenco Ruota per spostare i componenti in uno dei seguenti modi: Opzione Descrizione Trascinamento libero Selezionare un componente e trascinarlo in una qualsiasi direzione. Intorno all'entità Selezionare una linea, un bordo o un asse quindi trascinare un componente intorno all'entità selezionata. Per Delta XYZ Immettere un valore X, Y o Z nel PropertyManager e fare clic su Applica. Il componente si sposta intorno all'asse dell'assieme secondo il valore angolare specificato. È possibile ruotare un componente o un gruppo di componenti dopo l'altro; lo strumento resta attivo finché non vi si fa nuovamente clic sopra o si seleziona un altro strumento. In Opzioni avanzate, selezionare Questa configurazione per applicare la rotazione dei componenti solo alla configurazione attiva. Al termine, fare clic su o di nuovo su Ruota il componente .
