Creazione di una Linguetta e asola

Per creare una linguetta e asola:

  1. In una parte, fare clic su Linguetta e asola (barra degli strumenti di Lamiera) o su Inserisci > Lamiera > Linguetta e asola.
  2. Nel PropertyManager, impostare le opzioni.

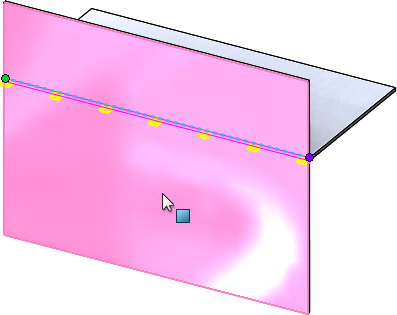

  3. Nell'area grafica, selezionare un bordo per le linguette e una faccia corrispondente per le asole.
    I bordi devono essere lineari, le facce possono essere piane o cilindriche, ma i bordi e le facce non è necessario che si tocchino. Se le facce sono cilindriche, può esserci un solo corpo. Non sono supportati corpi multipli.

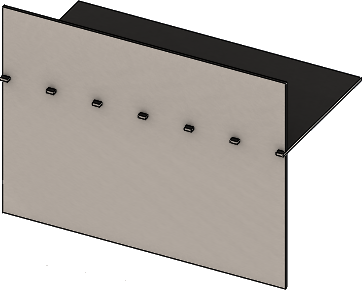

  4. Fare clic su .
