La finestra anteprima componente agevola la selezione di elementi da accoppiare. Quando si visualizza un componente nella finestra anteprima componente, è possibile eseguire lo zoom e ruotare la vista del componente indipendentemente dal resto dell'assieme.
In questo esempio è necessario un accoppiamento concentrico tra un ribattino e il foro di articolazione di una lama per forbici. La finestra anteprima componente agevola la selezione della piccola faccia cilindrica del foro.
Per visualizzare un'anteprima di un componente di accoppiamento:
- Aprire l'assieme che contiene i componenti da accoppiare.
- Selezionare il componente che si desidera visualizzare nella finestra anteprima componente.
- Fare clic su uno dei comandi seguenti:
-
Finestra anteprima componente
(barra degli strumenti contestuale).
-
Finestra anteprima componente
(barra degli strumenti Assieme).
-
.
La Finestra anteprima componente si apre e visualizza il componente selezionato.
- Nella Finestra anteprima componente:

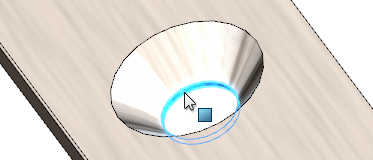

- Eseguire lo zoom e ruotare la vista.
- Selezionare l'elemento da accoppiare.
- Nella finestra principale, premere CTRL e selezionare il secondo elemento da accoppiare.
- Selezionare il tipo di accoppiamento da aggiungere.
In questo esempio, un accoppiamento
Concentrico
viene aggiunto tra la parete del foro e il cilindro del ribattino.
L'accoppiamento è completo.
- Fare clic su Uscita dall'anteprima.
