Usare la pagina Creazione guidata fori per configurare gli standard, i tipi e i fori della Creazione guidata fori. Si potranno anche assegnare gli smart fastener per ogni tipo di foro standard. Per semplificare la configurazione, selezionare solo gli standard di foratura e l'hardware da usare.
Per accedere alla pagina di Creazione guidata fori:
- In Windows, fare clic su .
- In SOLIDWORKS, fare clic su Configura nella finestra di dialogo Opzioni del sistema SOLIDWORKS - Creazione guidata fori/Toolbox.
- Fare clic su 1 - Creazione guidata fori.
Passare in rassegna gli standard usando il pannello a sinistra o facendo clic sulle cartelle nel pannello a destra. È possibile selezionare o deselezionare gli elementi nel pannello a destra.
La prima volta che si utilizza questa pagina, un suggerimento copre il pannello di destra. Fare clic sul suggerimento per visualizzare il pannello a destra.
Pannello di sinistra

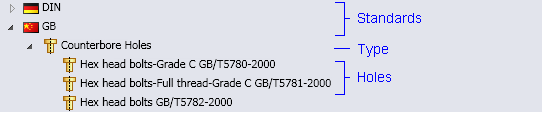

Sotto standard della Creazione guidata fori, il pannello a sinistra elenca gli standard, le categorie ed i tipi:
Pannello di destra
Per rimuovere un elemento, deselezionare la casella di controllo. Una volta deselezionato un elemento, questo è disattivato nel pannello di destra e in quello di sinistra fino a selezionarlo nuovamente.
È possibile aprire uno standard, una categoria o un tipo nel pannello a destra. Fare clic su Torna indietro
per risalire di un livello.
Per creare una copia di uno standard di foratura, fare clic su Copia standard
. Fare clic su
per eliminare gli standard definiti dall'utente selezionati.
Proprietà standard
Fare clic sul nome di una proprietà standard e selezionare o deselezionare i valori nell'elenco a destra.
| |
Proprietà dei fori |
L'elenco di proprietà varia per tipo di foro. Le proprietà comuni comprendono le quote (come Dimensione) e Dati filettatura. I valori di proprietà selezionati determinano il numero totale di configurazioni per un foro. Deselezionare i valori di dimensione e altro per ridurre il numero di configurazioni.
|
 |
Proprietà globali |
Indica che la proprietà è condivisa con altri fori nello standard. |
 |
Aggiungi nuova dimensione |
Apre la finestra di dialogo Aggiungi nuova dimensione, nella quale è possibile aggiungere una nuova dimensione all'elenco delle proprietà di configurazione delle quote fori o dei dati filettature. |
Smart Fasteners
| |
Smart Fastener |
Visualizza lo smart fastener assegnato allo standard selezionato della creazione guidata fori. |
| |
Riassegna |
Permette la riassegnazione dello smart fastener per i fori standard della creazione guidata fori. |
